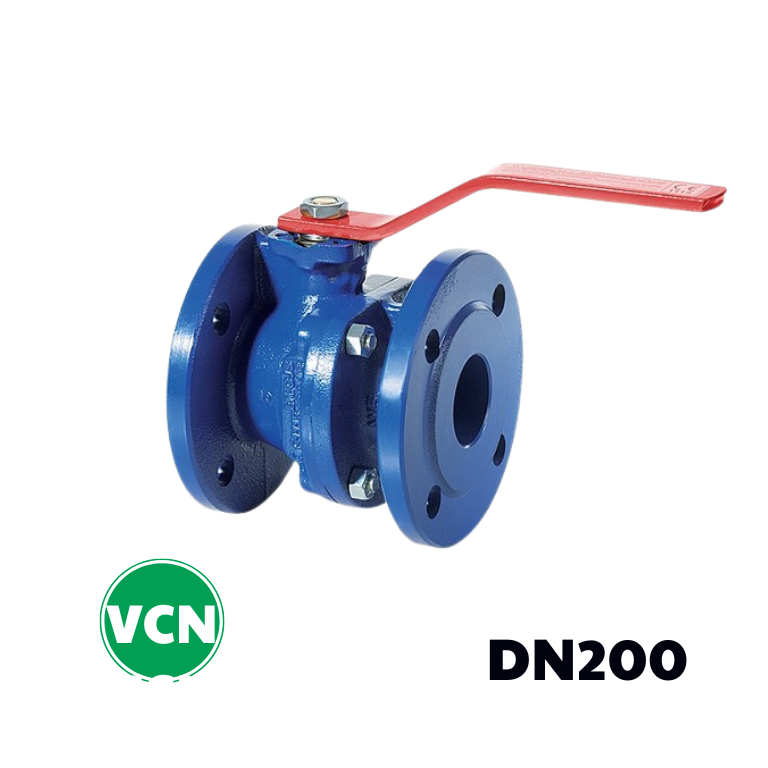

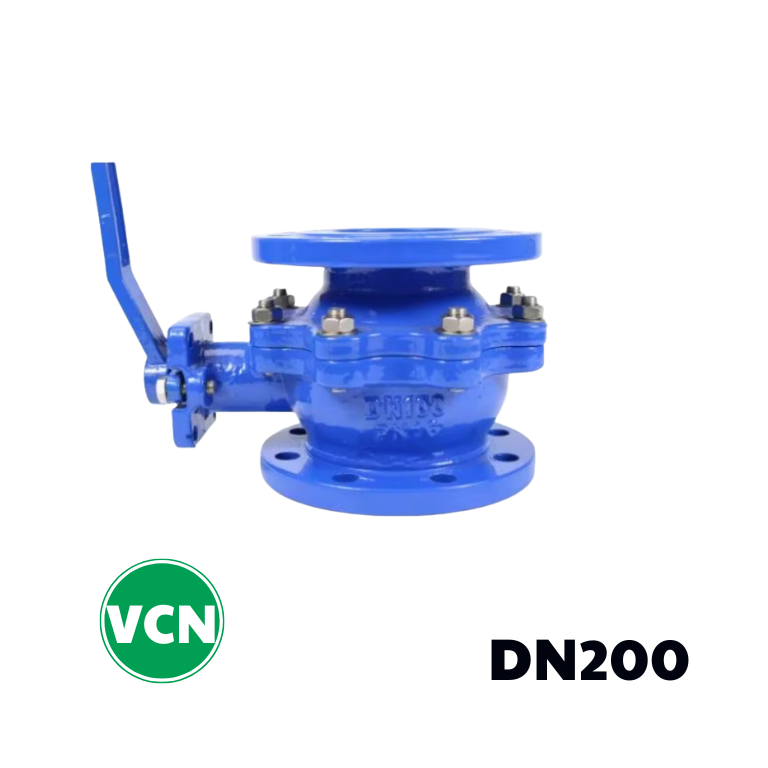

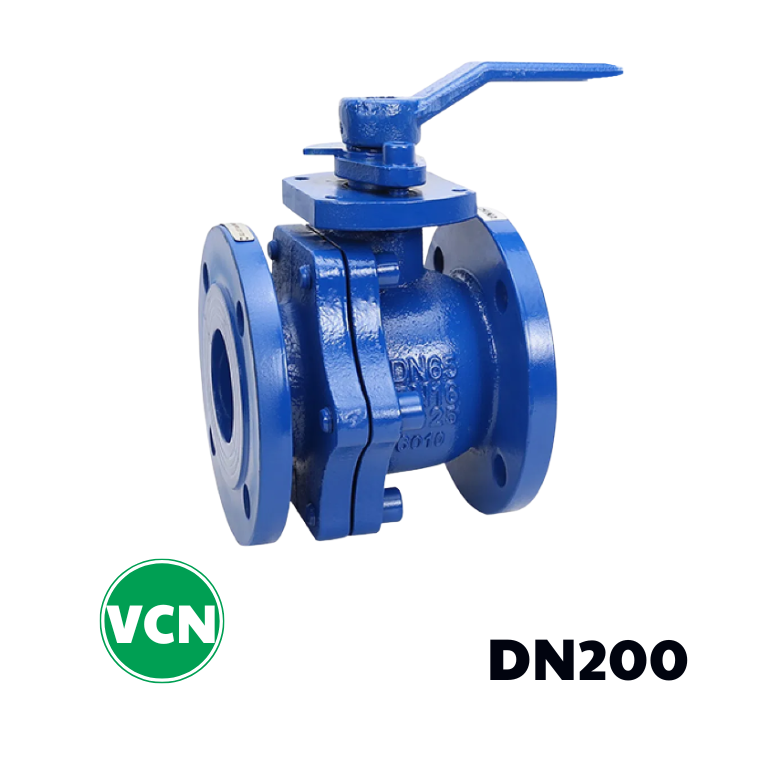

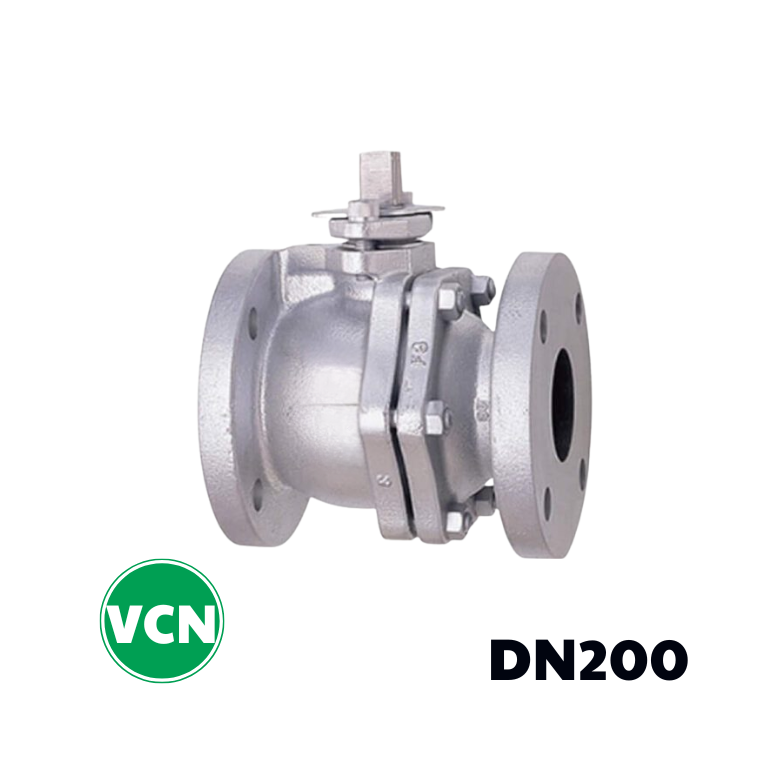

Van bi gang mặt bích DN200

Van bi gang mặt bích DN200 là gì?

Van bi gang mặt bích DN200 là loại van bi công nghiệp có kích thước danh định DN200 (tương đương 8 inch ~ phi 219.1 mm). Van sử dụng một quả bi rỗng bên trong thân van để điều tiết dòng chảy thông qua cơ chế xoay 90 độ. Kết cấu thân van bằng gang cầu hoặc gang xám, kết nối với đường ống qua mặt bích tiêu chuẩn như JIS, BS hoặc ANSI.

Loại van này thường được điều khiển bằng tay quay (vô lăng) hoặc tích hợp bộ điều khiển điện/khí nén, phù hợp với hệ thống có kích thước lớn, lưu lượng cao và yêu cầu vận hành ổn định.

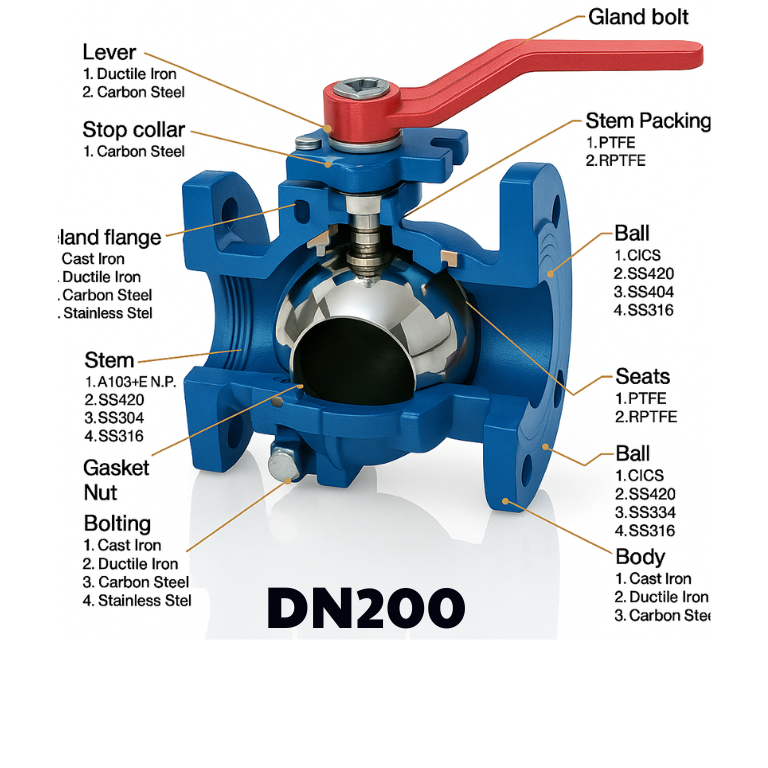

Cấu tạo của van bi gang mặt bích DN200

Van được cấu thành từ các bộ phận chính như:

• Thân van (Body): Làm bằng gang cầu hoặc gang xám, phủ sơn epoxy chống gỉ.
• Bi van (Ball): Quả cầu inox 304 hoặc 316, có lỗ xuyên tâm cho dòng chảy đi qua.
• Trục van (Stem): Kết nối giữa tay quay và quả bi để truyền chuyển động.
• Tay quay (Vô lăng): Dùng để đóng/mở van bằng cách xoay 90 độ.
• Gioăng làm kín: Làm từ PTFE, EPDM hoặc Teflon, giúp ngăn rò rỉ.
• Mặt bích: Kết nối chuẩn JIS, BS hoặc ANSI, liên kết chắc chắn với hệ thống đường ống.

Nguyên lý hoạt động của van bi DN200

Van hoạt động theo nguyên lý xoay quả bi:

• Khi xoay tay quay hoặc bộ truyền động 90 độ:
  • Lỗ bi trùng với chiều dòng chảy → Van mở hoàn toàn.
  • Lỗ bi vuông góc với dòng chảy → Van đóng hoàn toàn.

Cơ chế này giúp van vận hành nhẹ, đóng/mở nhanh, đảm bảo độ kín, giảm thiểu áp suất thất thoát.

Thông số kỹ thuật van bi gang mặt bích DN200

Đặc điểm nổi bật của van bi gang mặt bích DN200

• Khả năng chịu áp suất và lưu lượng lớn: Thích hợp cho các hệ thống công nghiệp quy mô lớn.
• Kết nối mặt bích chắc chắn: Lắp đặt an toàn, dễ bảo trì, hạn chế rung lắc.
• Chống ăn mòn vượt trội: Nhờ lớp epoxy phủ ngoài và bi inox không gỉ.
• Độ kín tuyệt đối: Hệ gioăng chất lượng cao giúp ngăn rò rỉ hiệu quả.
• Vận hành linh hoạt: Có thể điều khiển tay quay hoặc tích hợp truyền động tự động.

Bảng giá van bi gang mặt bích DN200 theo thương hiệu

Ứng dụng của van bi gang mặt bích DN200

Van bi DN200 được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống cấp và thoát nước đô thị, nhà máy
• Trạm bơm, nhà máy xử lý nước sạch & nước thải
• Hệ thống PCCC tòa nhà, khu công nghiệp
• Đường ống dẫn hơi nóng, khí nén, dầu nhẹ
• Ngành công nghiệp thực phẩm, hóa chất, dược phẩm
• Các hệ thống HVAC, M&E của công trình dân dụng và công nghiệp
