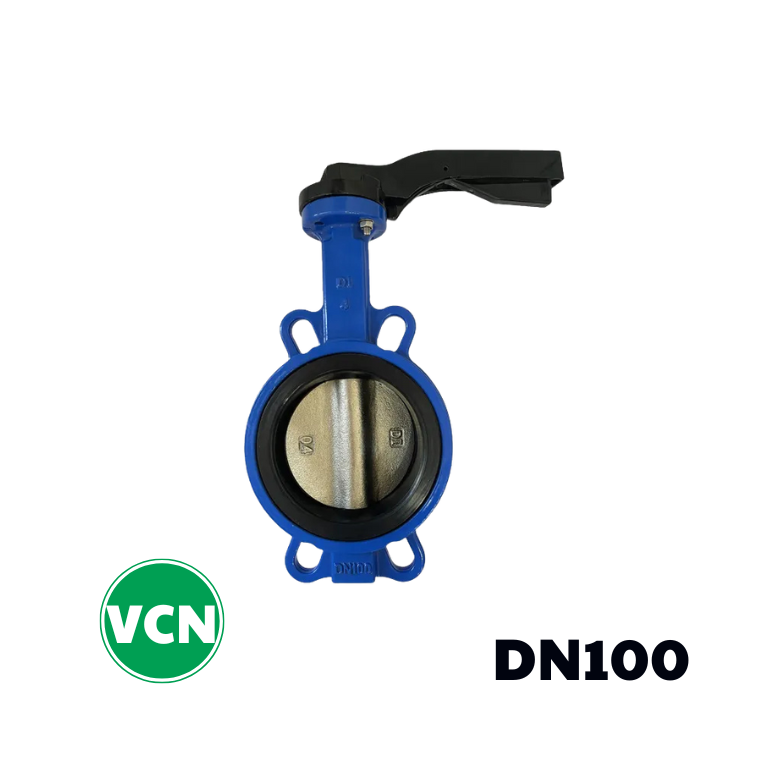

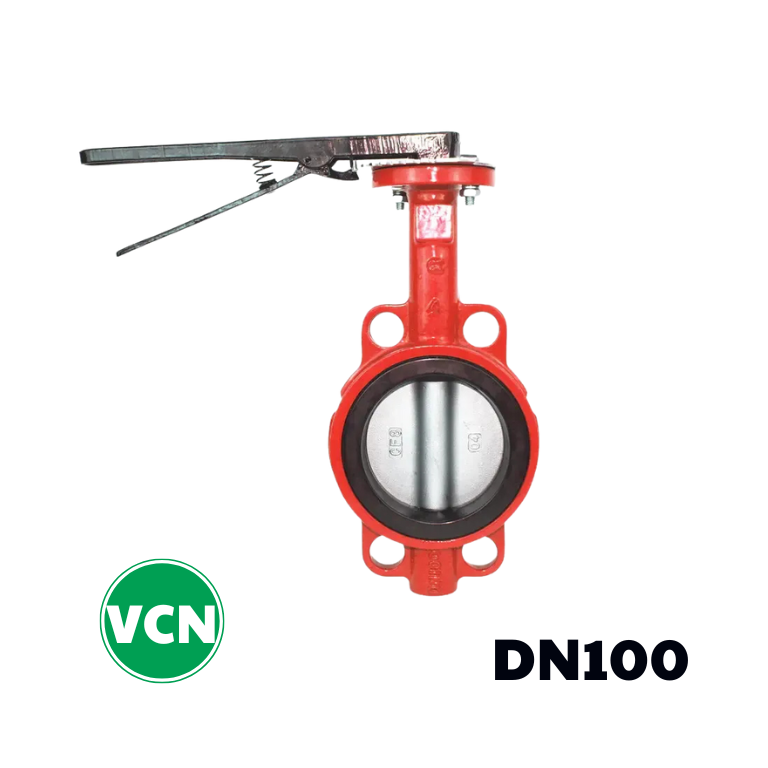

Van bướm gang tay gạt DN100

Van Bướm Gang Tay Gạt DN100 Là Gì?

Van bướm DN100 tay gạt là loại van cơ học dạng bướm, vận hành bằng tay, lắp đặt trong đường ống có đường kính danh nghĩa DN100 (tương đương 4 inch, ~phi 114 mm). Van được làm từ vật liệu gang, chịu lực và chịu nhiệt tốt, được ứng dụng để kiểm soát hoặc ngắt dòng lưu chất trong hệ thống.

Đây là sản phẩm phổ biến nhờ giá thành rẻ, thao tác đơn giản, phù hợp nhiều tiêu chuẩn kết nối và có thể lắp đặt ở cả đường ống nằm ngang lẫn thẳng đứng.

Cấu Tạo Van Bướm Tay Gạt DN100

Van bướm DN100 có cấu tạo gồm các bộ phận chính:

• Thân van (Body): Gang xám hoặc gang cầu, phủ lớp epoxy giúp chống gỉ và ăn mòn.
• Đĩa van (Disc): Làm từ gang mạ niken hoặc inox, có nhiệm vụ cản hoặc cho lưu chất đi qua.
• Trục van (Stem): Inox hoặc thép không gỉ, nối tay gạt với đĩa van.
• Gioăng làm kín (Seat): EPDM, NBR hoặc PTFE giúp chống rò rỉ tuyệt đối.
• Tay gạt (Handle): Làm bằng thép mạ, có khóa định vị giúp cố định vị trí mở.

Nguyên Lý Hoạt Động

Van hoạt động dựa trên cơ chế xoay 1/4 vòng:

• Khi tay gạt quay 90 độ, trục van truyền lực cho đĩa van xoay theo.
• Đĩa song song với dòng chảy → van mở hoàn toàn.
• Đĩa vuông góc với dòng chảy → van đóng hoàn toàn.
• Van có thể điều tiết lưu lượng nhờ khóa cố định ở các góc mở khác nhau.

Thông Số Kỹ Thuật Van Bướm Gang Tay Gạt DN100

Đặc Điểm Nổi Bật Của Van Bướm Tay Gạt DN100

• Thao tác đóng/mở nhẹ, nhanh chóng chỉ với 1/4 vòng xoay.
• Thiết kế gọn nhẹ, dễ lắp đặt trong không gian hẹp.
• Giá thành hợp lý hơn nhiều so với van cổng hoặc van bi cùng kích thước.
• Khả năng làm kín tốt, chống rò rỉ hiệu quả.
• Độ bền cao, tuổi thọ lên đến 10–15 năm nếu vận hành đúng cách.
• Phù hợp với nhiều loại lưu chất: nước, khí nén, hơi, hóa chất nhẹ.

Bảng Giá Van Bướm Gang Tay Gạt DN100 Theo Thương Hiệu

Ứng Dụng Của Van Bướm Gang Tay Gạt DN100

Van bướm tay gạt được ứng dụng đa dạng trong các hệ thống:

• Hệ thống cấp nước sạch dân dụng và công nghiệp
• Hệ thống xử lý nước thải tại nhà máy và khu công nghiệp
• Hệ thống đường ống khí nén và hơi nước áp lực thấp
• Hệ thống phòng cháy chữa cháy (PCCC)
• Hệ thống điều hòa trung tâm (HVAC)
• Hệ thống dẫn lưu chất trong ngành chế biến thực phẩm, nước giải khát, dược phẩm, hóa chất nhẹ

Kết Luận

Van bướm gang tay gạt DN100 là giải pháp kinh tế, hiệu quả cho việc kiểm soát dòng chảy trong hệ thống ống công nghiệp và dân dụng. Với nhiều thương hiệu uy tín như AUT, Arita, Samwoo, Kitz, Wonil, YDK, Shinyi, ARV và Trung Quốc OEM, khách hàng có thể dễ dàng lựa chọn sản phẩm phù hợp với yêu cầu kỹ thuật và ngân sách.
