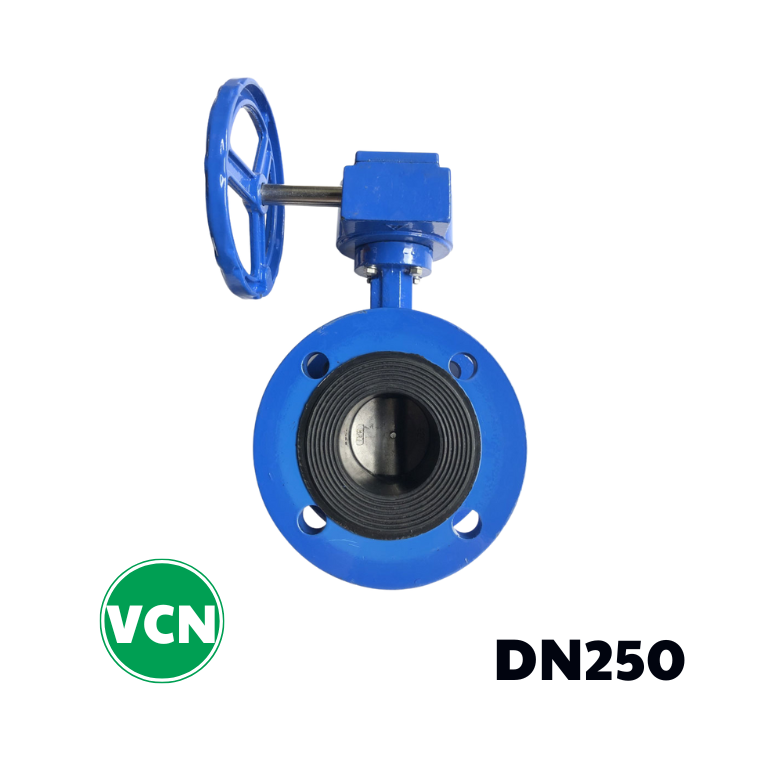

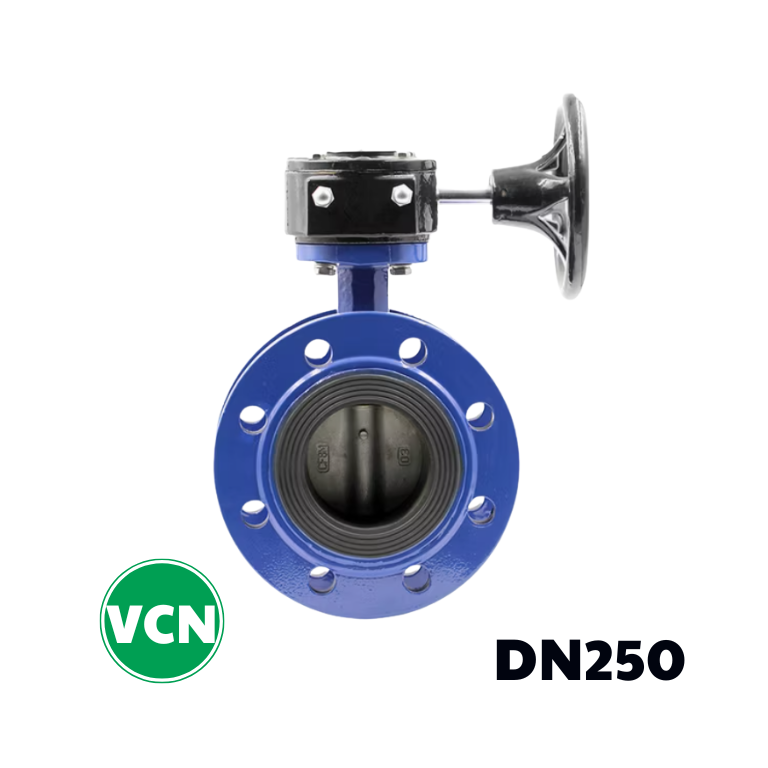

Van bướm mặt bích tay quay DN250
172 ₫
| Thông số kỹ thuật | Giá trị |
| Kích thước danh nghĩa | DN250 – Phi 273.0mm – 10 inch |
| Kiểu kết nối | Mặt bích tiêu chuẩn JIS / BS / ANSI |
| Áp suất làm việc | PN10 / PN16 / PN25 |
| Nhiệt độ làm việc | -10°C đến 180°C (tùy chất liệu gioăng) |
| Vật liệu thân van | Gang xám, gang cầu, inox 304 / 316 |
| Vật liệu đĩa van | Inox 304 / 316, gang phủ epoxy |
| Vật liệu gioăng làm kín | EPDM, NBR, PTFE, Viton |
| Kiểu điều khiển | Tay quay hộp số (gear operator) |
| Thương hiệu | AUT, Samwoo, Shinyi, Trung Quốc |
Van bướm mặt bích tay quay DN250 là gì?
Van bướm mặt bích tay quay DN250 là thiết bị điều khiển dòng chảy dạng đĩa xoay, vận hành thủ công bằng tay quay hộp số. Van được kết nối vào hệ thống thông qua hai mặt bích tiêu chuẩn, tạo độ chắc chắn và kín khít cao trong quá trình vận hành.
Sản phẩm thường được chế tạo từ gang xám, gang dẻo hoặc inox kết hợp với các vật liệu làm kín như EPDM, NBR, PTFE, phù hợp cho cả môi trường nước sạch, nước thải, khí, hơi và hóa chất.
Cấu tạo van bướm mặt bích tay quay DN250
Cấu tạo cơ bản gồm các thành phần chính:
- Thân van (Body): Làm bằng gang hoặc inox, đúc liền với mặt bích 2 đầu.
- Đĩa van (Disc): Gắn vào trục, làm từ gang mạ hoặc inox 304/316.
- Trục van (Shaft): Truyền lực từ tay quay đến đĩa van.
- Gioăng làm kín (Seat): Làm bằng EPDM, PTFE, NBR… đảm bảo kín khít, không rò rỉ.
- Tay quay hộp số (Gear Operator): Bộ truyền động hỗ trợ thao tác đóng/mở nhẹ nhàng và chính xác.
Nguyên lý hoạt động của van bướm mặt bích tay quay DN250
Van hoạt động dựa trên cơ chế quay đĩa:
- Khi người vận hành xoay tay quay, lực sẽ truyền qua hộp số đến trục van.
- Trục van làm đĩa van quay 90 độ từ vị trí đóng (vuông góc với dòng chảy) sang vị trí mở (song song với dòng chảy).
- Có thể điều chỉnh góc quay của đĩa để điều tiết lưu lượng dòng chảy theo yêu cầu.
Thông số kỹ thuật van bướm mặt bích tay quay DN250
| Thông số kỹ thuật | Giá trị |
| Kích thước danh nghĩa | DN250 – Phi 273.0mm – 10 inch |
| Kiểu kết nối | Mặt bích tiêu chuẩn JIS / BS / ANSI |
| Áp suất làm việc | PN10 / PN16 / PN25 |
| Nhiệt độ làm việc | -10°C đến 180°C (tùy chất liệu gioăng) |
| Vật liệu thân van | Gang xám, gang cầu, inox 304 / 316 |
| Vật liệu đĩa van | Inox 304 / 316, gang phủ epoxy |
| Vật liệu gioăng làm kín | EPDM, NBR, PTFE, Viton |
| Kiểu điều khiển | Tay quay hộp số (gear operator) |
| Xuất xứ phổ biến | AUT (Malaysia), Samwoo (Hàn Quốc), Shinyi (Việt Nam), Trung Quốc |
Đặc điểm nổi bật của van bướm mặt bích tay quay DN250
- Thiết kế chắc chắn, độ kín cao: Kết nối mặt bích hai đầu giúp van gắn chặt vào đường ống, ngăn rò rỉ hiệu quả.
- Vận hành nhẹ nhàng: Tay quay hộp số hỗ trợ điều chỉnh chính xác với lực nhỏ.
- Lắp đặt linh hoạt: Dễ dàng tháo lắp và thay thế khi bảo trì hệ thống.
- Chịu áp tốt: Phù hợp với các hệ thống áp lực trung bình đến cao.
- Đa dạng vật liệu: Tùy chọn gang hoặc inox giúp phù hợp với nhiều môi trường làm việc khác nhau.
Bảng giá van bướm mặt bích tay quay DN250 theo thương hiệu
| Thương hiệu | Xuất xứ | Vật liệu | Giá tham khảo (VNĐ) |
| AUT | Malaysia | Gang, inox | 4.600.000 – 5.300.000 |
| Samwoo | Hàn Quốc | Gang dẻo, inox | 5.500.000 – 6.500.000 |
| Shinyi | Việt Nam | Gang | 3.800.000 – 4.500.000 |
| Trung Quốc | Trung Quốc | Gang | 3.300.000 – 4.200.000 |
Ứng dụng của van bướm mặt bích tay quay DN250
Van bướm DN250 được sử dụng rộng rãi trong các hệ thống:
- Hệ thống cấp nước – thoát nước: Trong các nhà máy nước, khu công nghiệp, tòa nhà lớn.
- Hệ thống PCCC: Van cánh bướm DN250 lắp đặt trong tuyến ống cấp nước chữa cháy.
- Ngành xử lý nước thải: Đảm bảo lưu thông và điều tiết dòng chảy hiệu quả.
- Ngành hóa chất, xi mạ: Dùng van inox, gioăng PTFE trong môi trường ăn mòn nhẹ.
- Ngành thực phẩm, nước giải khát: Đòi hỏi van inox đảm bảo vệ sinh.
- Hệ thống HVAC: Điều tiết khí nóng/lạnh trong nhà máy, trung tâm thương mại.
