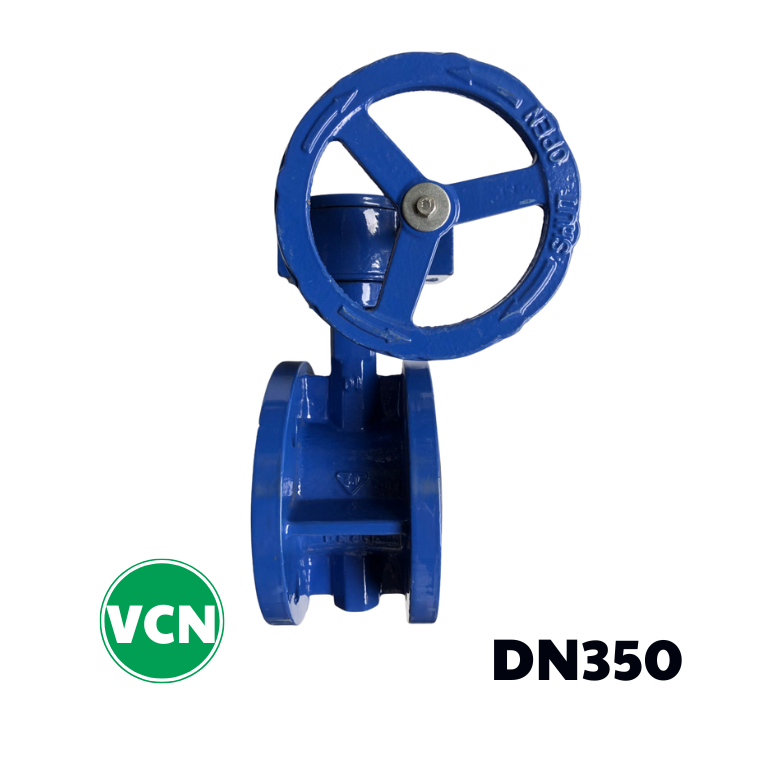

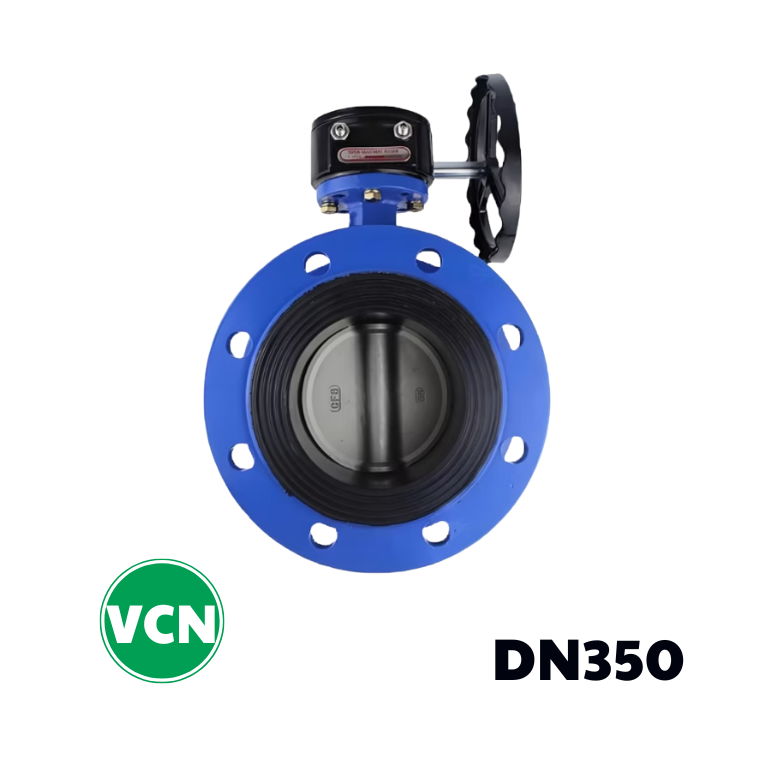

Van bướm mặt bích tay quay DN350
174 ₫
| Thông số kỹ thuật | Giá trị cụ thể |
| Kích thước danh nghĩa | DN350 (Phi 355.6mm – 14 inch) |
| Kiểu kết nối | Mặt bích tiêu chuẩn BS / JIS / ANSI |
| Áp suất làm việc | PN10 / PN16 / PN25 |
| Nhiệt độ làm việc | -10°C đến 180°C (tùy vật liệu gioăng) |
| Vật liệu thân van | Gang xám, gang cầu, inox 304 / inox 316 |
| Vật liệu đĩa van | Gang mạ epoxy, inox 304 / inox 316 |
| Vật liệu làm kín | EPDM, PTFE, NBR, Viton |
| Cơ chế điều khiển | Tay quay có hộp số (Gear Operator) |
| Xuất xứ phổ biến | AUT, Samwoo, Shinyi, Trung Quốc |
Van bướm mặt bích tay quay DN350 là gì?
Van bướm mặt bích tay quay DN350 là loại van cánh bướm điều khiển thủ công bằng tay quay có hộp số, được lắp đặt vào hệ thống đường ống thông qua kết nối mặt bích hai đầu. Khi xoay tay quay, hộp số sẽ truyền lực đến trục van để làm xoay đĩa van – cho phép đóng, mở hoặc điều tiết dòng lưu chất.

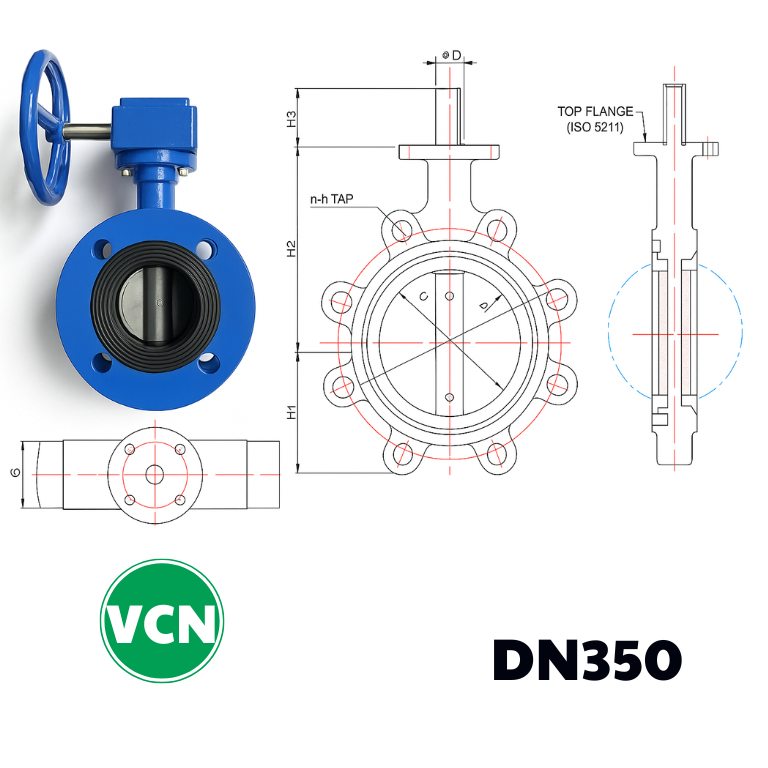

Cấu tạo của van bướm mặt bích tay quay DN350
Van bướm DN350 có kết cấu đơn giản nhưng chắc chắn:
- Thân van (Body): Làm từ gang xám, gang cầu hoặc inox, tích hợp mặt bích tiêu chuẩn BS/JIS/ANSI.
- Đĩa van (Disc): Xoay để điều khiển dòng chảy, thường làm từ inox hoặc gang phủ epoxy.
- Trục van (Shaft): Nối giữa tay quay và đĩa van, giúp truyền lực.
- Gioăng làm kín (Seat): Làm từ EPDM, NBR hoặc PTFE, ngăn rò rỉ hiệu quả.
- Hộp số tay quay (Gear operator): Hỗ trợ đóng/mở nhẹ nhàng và chính xác.
Nguyên lý hoạt động của van bướm mặt bích tay quay DN350
Van bướm hoạt động theo nguyên lý quay đĩa:
- Khi xoay tay quay, trục van truyền lực đến đĩa van.
- Đĩa xoay một góc tối đa 90 độ để điều chỉnh trạng thái mở hoặc đóng.
- Đĩa song song với dòng chảy: van mở hoàn toàn.
- Đĩa vuông góc với dòng chảy: van đóng kín.
- Người dùng có thể điều chỉnh góc mở để kiểm soát lưu lượng dòng chảy theo nhu cầu.
Thông số kỹ thuật van bướm mặt bích tay quay DN350
| Thông số kỹ thuật | Giá trị cụ thể |
| Kích thước danh nghĩa | DN350 (Phi 355.6mm – 14 inch) |
| Kiểu kết nối | Mặt bích tiêu chuẩn BS / JIS / ANSI |
| Áp suất làm việc | PN10 / PN16 / PN25 |
| Nhiệt độ làm việc | -10°C đến 180°C (tùy vật liệu gioăng) |
| Vật liệu thân van | Gang xám, gang cầu, inox 304 / inox 316 |
| Vật liệu đĩa van | Gang mạ epoxy, inox 304 / inox 316 |
| Vật liệu làm kín | EPDM, PTFE, NBR, Viton |
| Cơ chế điều khiển | Tay quay có hộp số (Gear Operator) |
| Xuất xứ phổ biến | AUT (Malaysia), Samwoo (Hàn Quốc), Shinyi (Việt Nam), Trung Quốc |
Đặc điểm nổi bật của van bướm mặt bích tay quay DN350
- Kết nối bền vững: Mặt bích giúp gắn van chắc chắn vào đường ống, ngăn rung lắc.
- Độ kín cao: Gioăng làm kín chất lượng giúp ngăn rò rỉ tối đa, kể cả ở áp suất cao.
- Vận hành đơn giản: Tay quay hộp số trợ lực, dễ dàng thao tác ngay cả khi van lớn.
- Chịu áp và nhiệt tốt: Vật liệu đa dạng đáp ứng nhiều môi trường khác nhau.
- Dễ bảo trì: Thiết kế đơn giản, dễ thay thế, lắp đặt và bảo dưỡng.
Bảng giá van bướm mặt bích tay quay DN350 theo thương hiệu
| Thương hiệu | Xuất xứ | Vật liệu | Giá tham khảo (VNĐ) |
| AUT | Malaysia | Gang, inox | 7.500.000 – 9.000.000 |
| Samwoo | Hàn Quốc | Gang cầu, inox | 9.200.000 – 11.000.000 |
| Shinyi | Việt Nam | Gang | 5.900.000 – 7.200.000 |
| Trung Quốc | Trung Quốc | Gang | 5.300.000 – 6.800.000 |
Ứng dụng của van bướm mặt bích tay quay DN350
Van bướm DN350 được ứng dụng rộng rãi trong các lĩnh vực:
- Hệ thống cấp nước sạch và nước sinh hoạt ở nhà máy, đô thị, khu dân cư.
- Hệ thống PCCC: Sử dụng để điều tiết và đóng/mở nhanh nguồn nước chữa cháy.
- Xử lý nước thải công nghiệp và sinh hoạt: Thích hợp với môi trường có độ ăn mòn.
- Ngành hóa chất, xi mạ: Dùng van inox và gioăng PTFE trong môi trường khắc nghiệt.
- Ngành thực phẩm, đồ uống, dược phẩm: Yêu cầu cao về vệ sinh, an toàn vật liệu.
- Hệ thống HVAC: Điều tiết dòng lưu chất trong hệ thống điều hòa trung tâm.
