Van cổng
Van cổng gang

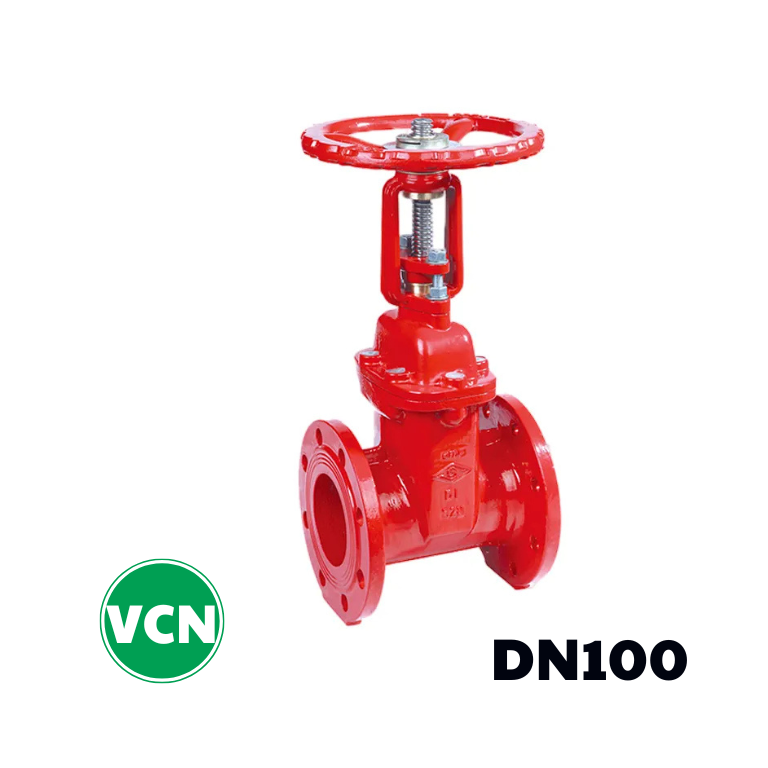

Van cổng gang ty nổi DN100
63 ₫
| Thông số kỹ thuật | Giá trị |
| Kích thước danh định | DN100 |
| Kích thước theo inch | 4 inch |
| Thương Hiệu | AUT, Shinyi, ARV, Arita, Samwoo, YDK, Wonil, Trung Quốc |
| Đường kính ngoài (phi) | Φ114 mm |
| Áp suất làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | 0 – 80°C (nước), tối đa 120°C (hơi nhẹ) |
| Kết nối | Mặt bích tiêu chuẩn DIN, BS, JIS |
| Vật liệu thân | Gang cầu GGG40 hoặc gang xám GG25 |
| Lớp phủ | Sơn epoxy ≥ 250 µm chống ăn mòn |
| Vật liệu đĩa van | Gang bọc cao su EPDM hoặc NBR |
| Vật liệu trục (ty) | Inox 304 hoặc 431 |
| Tiêu chuẩn kiểm định | ISO 5208, EN 12266-1, EN 1074 |
Van cổng gang ty nổi DN100 là gì?
Van cổng gang ty nổi DN100 là loại van cơ học được thiết kế để đóng hoặc mở hoàn toàn lưu chất trong hệ thống ống có đường kính danh định DN100 (tương đương 4 inch, phi ngoài Φ114 mm). Van được chế tạo bằng gang cầu hoặc gang xám, phủ lớp epoxy chống ăn mòn, thích hợp sử dụng trong hệ thống nước sạch, nước thải, PCCC và nhiều ngành công nghiệp.
Điểm nổi bật của van là thiết kế ty nổi (rising stem), cho phép người dùng dễ dàng quan sát trạng thái đóng/mở thông qua vị trí ty van nhô lên hoặc hạ xuống.
Cấu tạo của van cổng gang ty nổi DN100
Van cổng DN100 ty nổi có cấu tạo gồm các bộ phận chính như sau:
| Bộ phận | Mô tả chức năng |
| Thân van | Gang cầu GGG40 hoặc gang xám GG25, phủ epoxy chống gỉ |
| Nắp van | Ghép với thân bằng bu lông, thuận tiện cho bảo trì |
| Đĩa van | Gang bọc cao su EPDM hoặc NBR, đảm bảo độ kín cao |
| Ty van | Inox 304 hoặc 431, thiết kế ty nổi giúp dễ nhận biết trạng thái |
| Tay quay | Dạng vô lăng quay bằng tay, vận hành đơn giản |
| Gioăng làm kín | Cao su hoặc PTFE, đảm bảo kín khít và không rò rỉ |
Nguyên lý hoạt động
- Khi mở van: Xoay tay quay ngược chiều kim đồng hồ ➝ ty van nâng lên kéo đĩa van ra khỏi dòng chảy ➝ chất lỏng đi qua van.
- Khi đóng van: Xoay tay quay theo chiều kim đồng hồ ➝ ty van hạ xuống ➝ đĩa van ép chặt vào thân van ➝ dòng chảy bị ngăn chặn.
Ty nổi giúp người sử dụng dễ dàng theo dõi trạng thái van mà không cần tháo lắp hoặc kiểm tra bên trong.
Thông số kỹ thuật van cổng gang ty nổi DN100
| Thông số kỹ thuật | Giá trị |
| Kích thước danh định | DN100 |
| Kích thước theo inch | 4 inch |
| Thương Hiệu | AUT, Shinyi, ARV, Arita, Samwoo, YDK, Wonil, Trung Quốc |
| Đường kính ngoài (phi) | Φ114 mm |
| Áp suất làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | 0 – 80°C (nước), tối đa 120°C (hơi nhẹ) |
| Kết nối | Mặt bích tiêu chuẩn DIN, BS, JIS |
| Vật liệu thân | Gang cầu GGG40 hoặc gang xám GG25 |
| Lớp phủ | Sơn epoxy ≥ 250 µm chống ăn mòn |
| Vật liệu đĩa van | Gang bọc cao su EPDM hoặc NBR |
| Vật liệu trục (ty) | Inox 304 hoặc 431 |
| Tiêu chuẩn kiểm định | ISO 5208, EN 12266-1, EN 1074 |
Đặc điểm nổi bật của van cổng gang ty nổi DN100
- Ty nổi dễ nhận biết trạng thái hoạt động: Không cần mở nắp vẫn biết van đang đóng hay mở.
- Chống ăn mòn tốt: Nhờ lớp sơn epoxy chất lượng cao phủ trong và ngoài.
- Kín tuyệt đối: Đĩa bọc cao su đàn hồi giúp van đóng kín, không rò rỉ.
- Dễ dàng tháo lắp, bảo trì: Thiết kế nắp rời và thân ghép bu lông.
- Tương thích nhiều hệ thống: Mặt bích chuẩn quốc tế DIN, BS, JIS.
- Hiệu quả kinh tế cao: Giá tốt hơn nhiều so với van inox cùng kích cỡ.
Bảng giá van cổng gang ty nổi DN100 theo thương hiệu
| Thương hiệu | Xuất xứ | Vật liệu | Giá tham khảo (VNĐ/chiếc) |
| Trung Quốc | Trung Quốc | Gang cầu | 1.050.000 – 1.400.000 |
| AUT | Malaysia | Gang cầu | 1.450.000 – 1.700.000 |
| ARV | Malaysia | Gang cầu | 1.600.000 – 1.800.000 |
| Arita | Malaysia | Gang xám | 1.550.000 – 1.750.000 |
| Shinyi | Việt Nam | Gang cầu | 1.700.000 – 1.900.000 |
| SamWoo | Hàn Quốc | Gang cầu | 2.100.000 – 2.400.000 |
| Wonil | Hàn Quốc | Gang cầu | 2.200.000 – 2.500.000 |
| YDK | Hàn Quốc | Gang cầu | 2.300.000 – 2.600.000 |
Lưu ý: Giá có thể dao động theo tiêu chuẩn mặt bích, lớp phủ epoxy, phụ kiện đi kèm và số lượng đơn hàng.
Ứng dụng của van cổng gang DN100 ty nổi
Van cổng gang DN100 ty nổi được sử dụng rộng rãi trong:
- Hệ thống cấp nước đô thị, nhà máy, khu công nghiệp
- Mạng lưới phòng cháy chữa cháy (PCCC)
- Xử lý nước thải sinh hoạt và công nghiệp
- Hệ thống bơm tăng áp, nhà máy lọc nước
- Dây chuyền chế biến thực phẩm, dược phẩm, giấy, dệt
- Các hệ thống tưới tiêu nông nghiệp và thủy lợi
- Ứng dụng trong nhà máy xi măng, thép, khai khoáng
Kết luận
Van cổng gang ty nổi DN100 là thiết bị không thể thiếu trong nhiều hệ thống cấp thoát nước, phòng cháy chữa cháy và dây chuyền công nghiệp nhờ tính linh hoạt, bền bỉ và khả năng vận hành đơn giản. Với sự đa dạng về thương hiệu từ Trung Quốc, AUT, ARV, Arita, Shinyi đến các thương hiệu cao cấp như SamWoo, Wonil, YDK, sản phẩm đáp ứng mọi yêu cầu từ kinh tế đến kỹ thuật.
Hãy chọn đơn vị cung cấp uy tín có đầy đủ CO, CQ, bảng test áp lực và chế độ bảo hành minh bạch để đảm bảo chất lượng vận hành lâu dài và an toàn
