Y lọc gang DN350
286 ₫
| Thông số kỹ thuật | Giá trị kỹ thuật |
| Kích thước danh định | DN350 (~14 inch – phi 377 mm) |
| Kiểu kết nối | Mặt bích (BS, JIS, DIN, ANSI) |
| Vật liệu thân van | Gang cầu GGG50 hoặc gang xám GG25 |
| Vật liệu lưới lọc | Inox 304 hoặc inox 316 |
| Áp suất làm việc | PN10, PN16, PN25 |
| Nhiệt độ làm việc | 0°C – 80°C (thân gang), tối đa 220°C (inox) |
| Tiêu chuẩn mặt bích | BS4504, JIS10K, DIN PN16, ANSI150 |
| Kiểu lắp đặt | Nằm ngang hoặc thẳng đứng có điều kiện |
| Ứng dụng lưu chất | Nước, hơi nóng, dầu, khí, hóa chất loãng |
| Thương Hiệu | AUT, ARV, Samwoo, Kitz, Shinyi, Toyo, YDK , Wonil, Trung Quốc |
Khái niệm Y lọc gang DN350
Y lọc gang DN350 (hay Y Strainer DN350) là thiết bị lọc cơ khí được lắp đặt trong đường ống có đường kính danh định DN350 (khoảng 14 inch, tương đương phi 377 mm). Sản phẩm có chức năng lọc bỏ cặn bẩn, rác thô, vật thể lạ ra khỏi dòng lưu chất nhằm bảo vệ thiết bị hạ nguồn như máy bơm, đồng hồ đo, van điều khiển… tránh bị tắc nghẽn, hư hỏng hoặc giảm tuổi thọ.
Y lọc gang DN350 được sử dụng phổ biến trong các hệ thống công nghiệp, xử lý nước, PCCC, HVAC và nhiều lĩnh vực kỹ thuật khác.
Cấu tạo và nguyên lý hoạt động

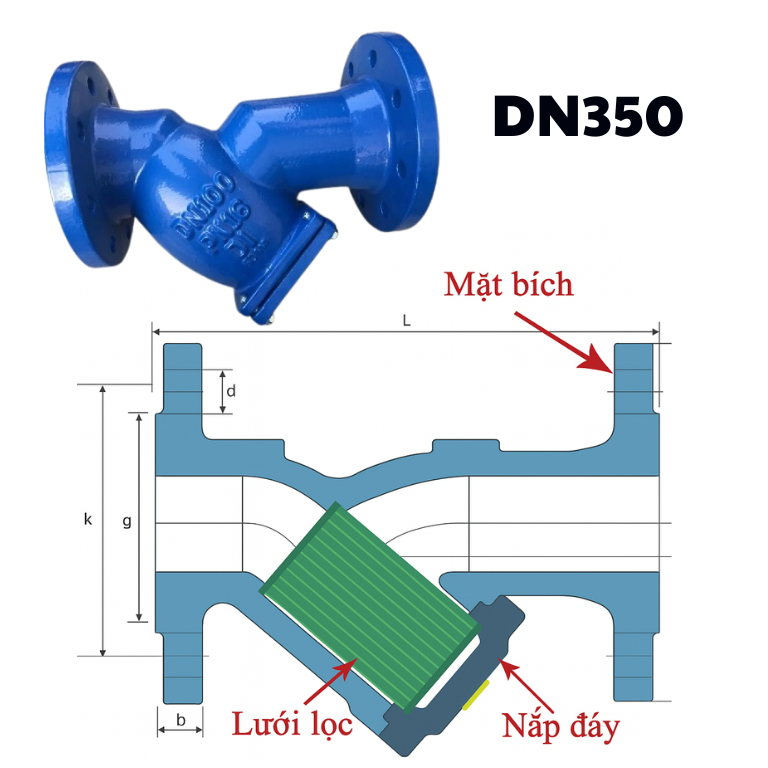

2.1. Cấu tạo của Y lọc gang DN350
Y lọc DN350 có kết cấu đơn giản nhưng hiệu quả, gồm:
- Thân van: Làm bằng gang cầu GGG50 hoặc gang xám GG25, phủ lớp sơn epoxy chống ăn mòn.
- Lưới lọc: Chế tạo từ inox 304 hoặc inox 316, dạng mắt lưới hoặc đục lỗ, có thể thay thế khi cần.
- Nắp đáy: Gắn ở phần chéo của thân chữ Y, cho phép tháo lưới ra để vệ sinh dễ dàng.
- Gioăng, bulong: Đảm bảo độ kín khít, tránh rò rỉ trong quá trình vận hành.
2.2. Nguyên lý hoạt động
Khi lưu chất (nước, khí, hơi, dầu…) đi qua Y lọc gang DN350, phần lưới lọc nghiêng giữ lại các tạp chất lớn. Lưu chất sạch sẽ tiếp tục đi qua hệ thống. Khi tích tụ nhiều cặn, người vận hành chỉ cần tháo nắp để vệ sinh hoặc thay lưới lọc mà không cần tháo rời van khỏi hệ thống.
Thông số kỹ thuật Y lọc gang DN350
| Thông số kỹ thuật | Giá trị kỹ thuật |
| Kích thước danh định | DN350 (~14 inch – phi 377 mm) |
| Kiểu kết nối | Mặt bích (BS, JIS, DIN, ANSI) |
| Vật liệu thân van | Gang cầu GGG50 hoặc gang xám GG25 |
| Vật liệu lưới lọc | Inox 304 hoặc inox 316 |
| Áp suất làm việc | PN10, PN16, PN25 |
| Nhiệt độ làm việc | 0°C – 80°C (thân gang), tối đa 220°C (inox) |
| Tiêu chuẩn mặt bích | BS4504, JIS10K, DIN PN16, ANSI150 |
| Kiểu lắp đặt | Nằm ngang hoặc thẳng đứng có điều kiện |
| Ứng dụng lưu chất | Nước, hơi nóng, dầu, khí, hóa chất loãng |
| Thương Hiệu | AUT, ARV, Samwoo, Kitz, Shinyi, Toyo, YDK , Wonil, Trung Quốc |
Đặc điểm nổi bật của Y lọc gang DN350
- Kết cấu chắc chắn: Sử dụng gang cầu GGG50 có độ bền cơ học cao, chịu áp lực tốt.
- Khả năng lọc tối ưu: Lưới lọc inox bền chắc, loại bỏ hiệu quả rác thô và cặn lớn.
- Vệ sinh đơn giản: Thiết kế nắp đáy giúp vệ sinh, thay thế lưới nhanh chóng.
- Độ tương thích cao: Phù hợp nhiều tiêu chuẩn quốc tế như JIS, BS, ANSI, DIN.
- Chi phí hợp lý: Giá thành tốt so với các vật liệu kim loại cao cấp hơn.
Bảng giá Y lọc gang DN350 theo thương hiệu
| Thương hiệu | Xuất xứ | Giá tham khảo (VNĐ) | Áp suất | Ghi chú |
| AUT | Malaysia | 15.500.000 – 18.000.000 | PN16 | Được dùng rộng rãi, hàng sẵn kho |
| ARV | Malaysia | 15.000.000 – 17.500.000 | PN16 | Chất lượng ổn định, giá cạnh tranh |
| Samwoo | Hàn Quốc | 17.000.000 – 20.000.000 | PN16 | Lưới dày, chịu áp lực tốt |
| Wonil | Hàn Quốc | 16.500.000 – 19.000.000 | PN16 | Tin dùng tại nhiều dự án lớn |
| YDK | Hàn Quốc | 16.000.000 – 18.500.000 | PN10 | Chuẩn JIS, lưới lọc dễ tháo lắp |
| Kitz | Nhật Bản | 22.000.000 – 28.000.000 | PN25 | Dòng cao cấp, độ bền vượt trội |
| Toyo | Nhật Bản | 21.000.000 – 27.000.000 | PN25 | Tương đương Kitz, dùng cho hơi dầu |
| Shinyi | Việt Nam | 13.000.000 – 15.500.000 | PN10 | Giá tốt, phù hợp công trình nội địa |
| Trung Quốc | Trung Quốc | 12.000.000 – 14.000.000 | PN10 | Giá thấp, phù hợp công trình tạm |
Ứng dụng của Y lọc gang DN350
Y lọc DN350 được sử dụng trong các hệ thống công nghiệp lớn:
- Nhà máy cấp thoát nước: Lọc tạp chất đầu nguồn, bảo vệ máy bơm, đồng hồ.
- Hệ thống PCCC: Ngăn cặn rác làm tắc đường ống hoặc vòi phun chữa cháy.
- Ngành xử lý nước thải: Giữ rác thô trước khi nước vào bể lắng, bể sinh học.
- Ngành thực phẩm, hóa chất nhẹ: Lọc lưu chất trước khi đi qua thiết bị trao đổi nhiệt.
- Hệ thống HVAC: Bảo vệ bơm tuần hoàn, thiết bị làm mát, làm lạnh trung tâm.
Kết luận
Y lọc gang DN350 là thiết bị không thể thiếu trong các hệ thống ống công nghiệp quy mô lớn. Với cấu tạo đơn giản, dễ bảo trì, khả năng lọc tốt và độ bền cao, sản phẩm giúp tối ưu vận hành và kéo dài tuổi thọ thiết bị trong toàn bộ hệ thống.
