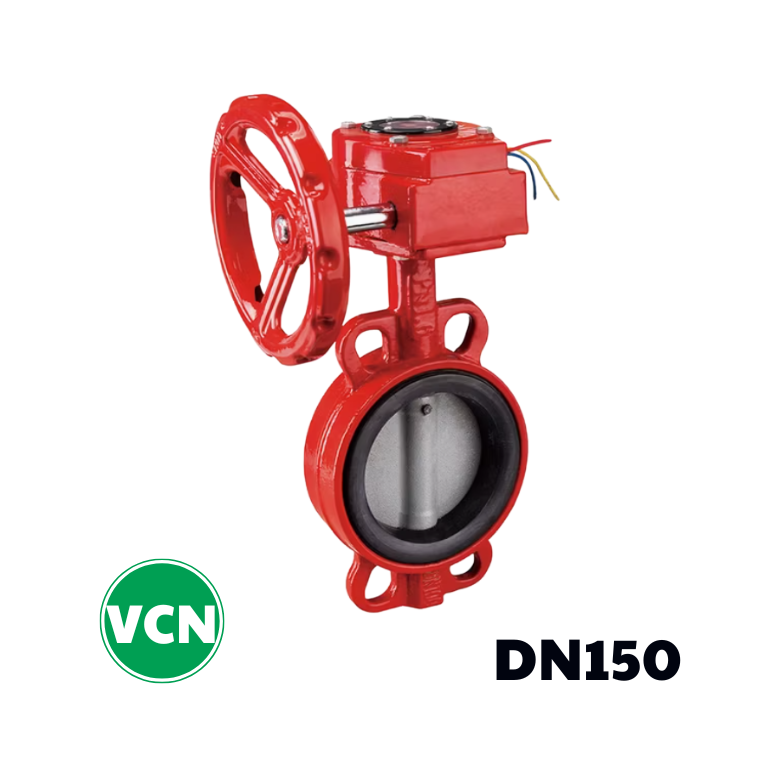

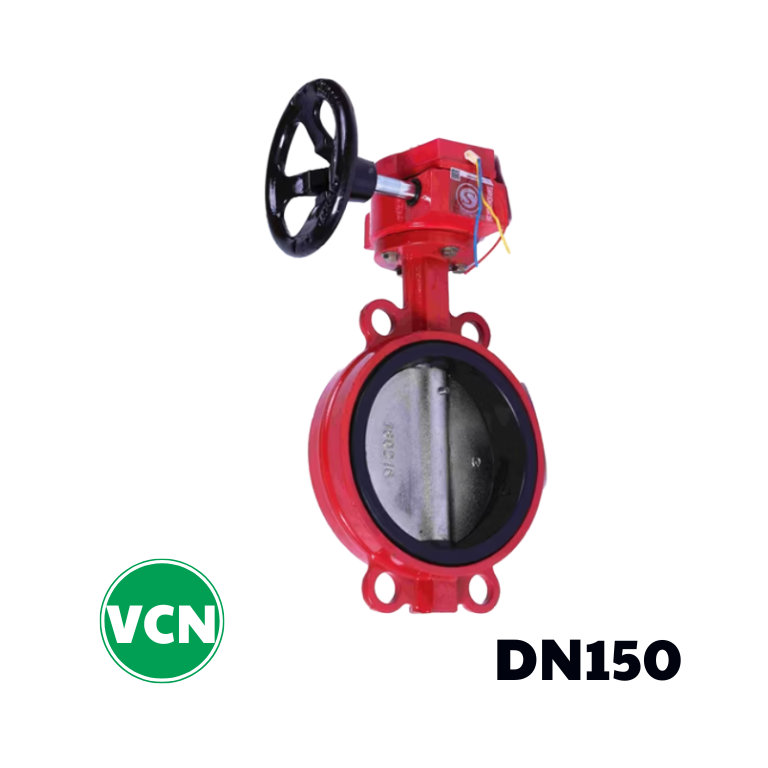

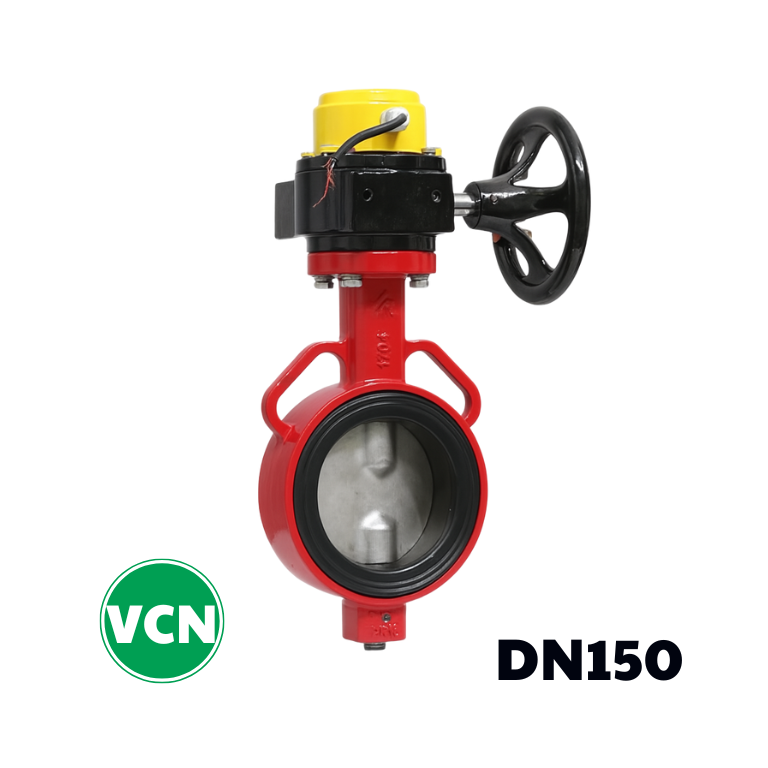

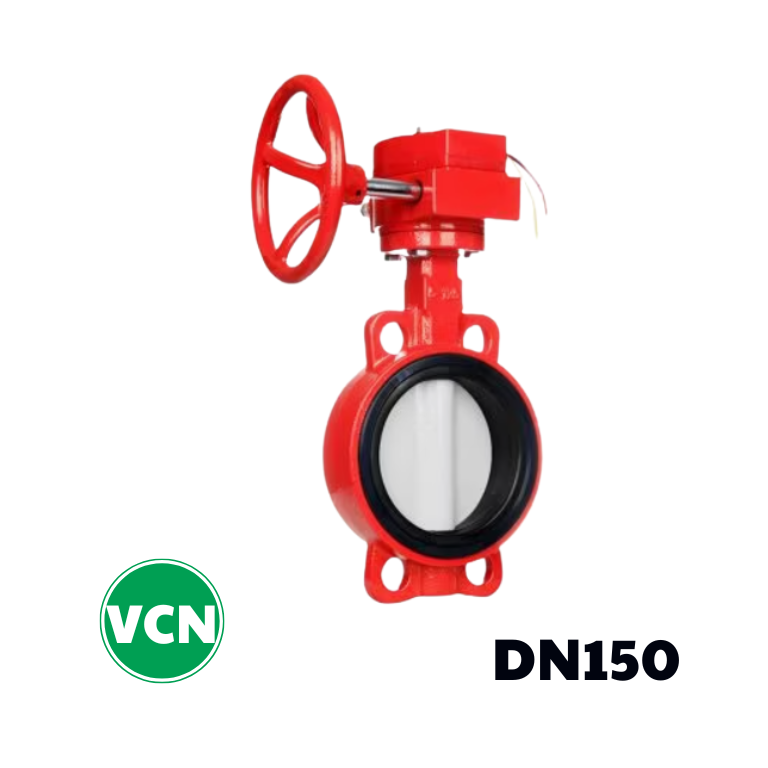

Van bướm tín hiệu điện DN150
150 ₫
| Thông số kỹ thuật | Giá trị |
| Kích thước danh định | DN150 |
| Thương Hiệu | AUT ,Samwoo, YDK , Shinyi , ARV , Trung Quốc |
| Đường kính ngoài (phi) | Ø168.3 mm |
| Quy đổi kích thước | 6 inch |
| Áp lực làm việc | PN10 – PN16 (10 – 16 bar) |
| Nhiệt độ làm việc | -10°C đến 120°C |
| Vật liệu thân van | Gang cầu hoặc gang xám phủ epoxy |
| Vật liệu đĩa van | Gang, inox 304 hoặc inox 316 |
| Gioăng làm kín | EPDM, NBR hoặc PTFE |
| Kiểu kết nối | Wafer – lắp giữa hai mặt bích |
| Tín hiệu giám sát | Công tắc hành trình dạng NO/NC (khô) |
| Ứng dụng tín hiệu | Kết nối hệ thống BMS, PCCC, PLC, báo cháy… |
Van bướm tín hiệu điện DN150 là gì?
Van bướm tín hiệu điện DN150 là loại van bướm điều khiển bằng tay quay hoặc hộp số, được tích hợp bộ công tắc điện (limit switch) để giám sát trạng thái đóng/mở của van. Van có kích thước danh định DN150 (tương đương Ø168.3mm – khoảng 6 inch), sử dụng rộng rãi trong các hệ thống cần cảnh báo và giám sát trạng thái van từ xa.

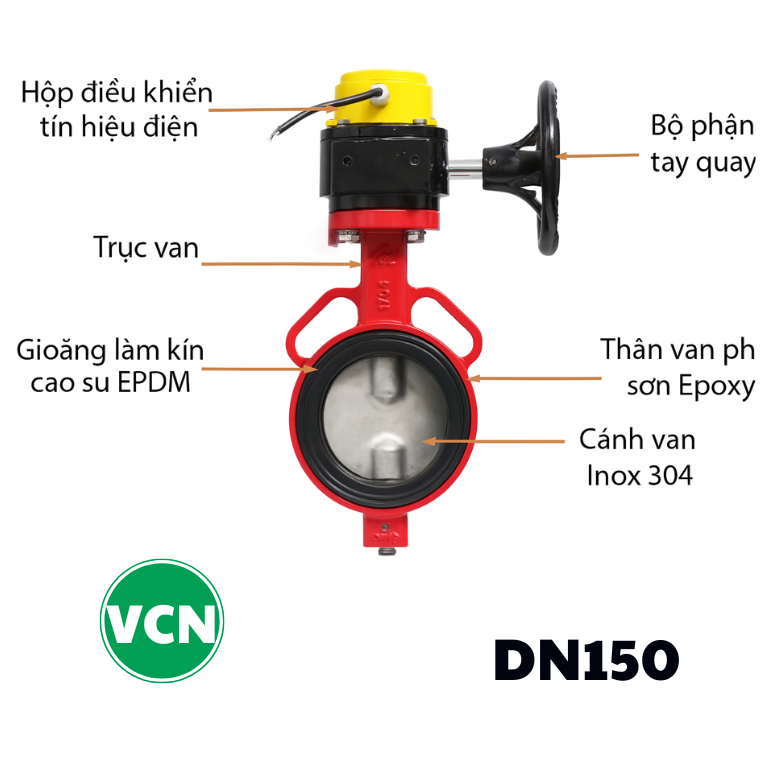

Cấu tạo van bướm tín hiệu điện DN150
| Bộ phận | Vật liệu / Mô tả |
| Thân van | Gang cầu hoặc gang xám phủ sơn epoxy |
| Đĩa van (cánh van) | Gang, inox 304 hoặc inox 316 |
| Trục van | Inox 410 hoặc inox 304 |
| Gioăng làm kín | EPDM, NBR hoặc PTFE |
| Tay quay / hộp số | Gang đúc có bộ truyền bánh răng |
| Bộ tín hiệu điện | Công tắc hành trình khô dạng NO/NC |
| Kiểu kết nối | Wafer – lắp kẹp giữa 2 mặt bích |
| Mặt bích tiêu chuẩn | JIS, BS, ANSI |
Nguyên lý hoạt động
Khi người dùng xoay tay quay để mở hoặc đóng van, trục quay truyền lực tới cánh van. Khi van đạt trạng thái đóng hoàn toàn hoặc mở hoàn toàn, bộ công tắc hành trình tích hợp sẽ phát tín hiệu điện về tủ điều khiển, giúp giám sát tình trạng vận hành mà không cần đến kiểm tra thủ công.
Thông số kỹ thuật van bướm tín hiệu điện DN150
| Thông số kỹ thuật | Giá trị |
| Kích thước danh định | DN150 |
| Thương Hiệu | AUT ,Samwoo, YDK , Shinyi , ARV , Trung Quốc |
| Đường kính ngoài (phi) | Ø168.3 mm |
| Quy đổi kích thước | 6 inch |
| Áp lực làm việc | PN10 – PN16 (10 – 16 bar) |
| Nhiệt độ làm việc | -10°C đến 120°C |
| Vật liệu thân van | Gang cầu hoặc gang xám phủ epoxy |
| Vật liệu đĩa van | Gang, inox 304 hoặc inox 316 |
| Gioăng làm kín | EPDM, NBR hoặc PTFE |
| Kiểu kết nối | Wafer – lắp giữa hai mặt bích |
| Tín hiệu giám sát | Công tắc hành trình dạng NO/NC (khô) |
| Ứng dụng tín hiệu | Kết nối hệ thống BMS, PCCC, PLC, báo cháy… |
Đặc điểm nổi bật
- Giám sát từ xa chính xác: Tích hợp công tắc điện giám sát tình trạng van, giúp phát hiện kịp thời sự cố.
- Thiết kế chắc chắn, nhỏ gọn: Lắp đặt linh hoạt, dễ vận hành trong không gian hạn chế.
- Tương thích nhiều tiêu chuẩn: JIS, BS, ANSI giúp đồng bộ hệ thống đường ống.
- Độ bền cao: Thân van và đĩa được phủ sơn epoxy, chống ăn mòn tốt.
- Tiết kiệm chi phí vận hành: Không cần kiểm tra thủ công tại chỗ.
Bảng giá van bướm tín hiệu điện DN150 theo thương hiệu
| Thương hiệu | Xuất xứ | Vật liệu | Giá tham khảo (VNĐ) | Bảo hành |
| AUT | Malaysia | Gang cầu, EPDM | 2.600.000 – 2.950.000 | 12 tháng |
| Samwoo | Hàn Quốc | Gang cầu, gioăng EPDM | 3.200.000 – 3.700.000 | 18 tháng |
| YDK | Hàn Quốc | Gang cầu, đĩa inox 304 | 3.150.000 – 3.600.000 | 18 tháng |
| Shinyi | Việt Nam | Gang phủ epoxy, gioăng NBR | 2.450.000 – 2.700.000 | 12 tháng |
| ARV | Malaysia | Gang cầu, đĩa inox | 2.650.000 – 3.000.000 | 12 tháng |
| Trung Quốc | OEM | Gang xám, gioăng NBR | 2.150.000 – 2.400.000 | 6 – 12 tháng |
Ứng dụng thực tế
Van bướm tín hiệu điện DN150 được sử dụng rộng rãi trong:
- Hệ thống phòng cháy chữa cháy (PCCC): Kết hợp với hệ thống báo cháy, giúp giám sát tình trạng van chặn.
- Hệ thống cấp – thoát nước tòa nhà, nhà máy: Điều khiển lưu lượng nước chính xác và an toàn.
- Nhà máy xử lý nước thải, nước sạch: Kết hợp giám sát van từ xa qua SCADA.
- Hệ thống HVAC – điều hòa trung tâm, chiller: Đảm bảo đóng/mở van đúng trạng thái.
- Công trình công nghiệp – dân dụng, khu công nghiệp, kho hóa chất.
Kết luận
Van bướm tín hiệu điện DN150 là lựa chọn lý tưởng cho các hệ thống yêu cầu giám sát trạng thái van một cách chính xác và an toàn. Với nhiều thương hiệu uy tín như AUT, Samwoo, YDK, Shinyi, ARV, Trung Quốc, người dùng có thể lựa chọn sản phẩm phù hợp với ngân sách và yêu cầu kỹ thuật.
