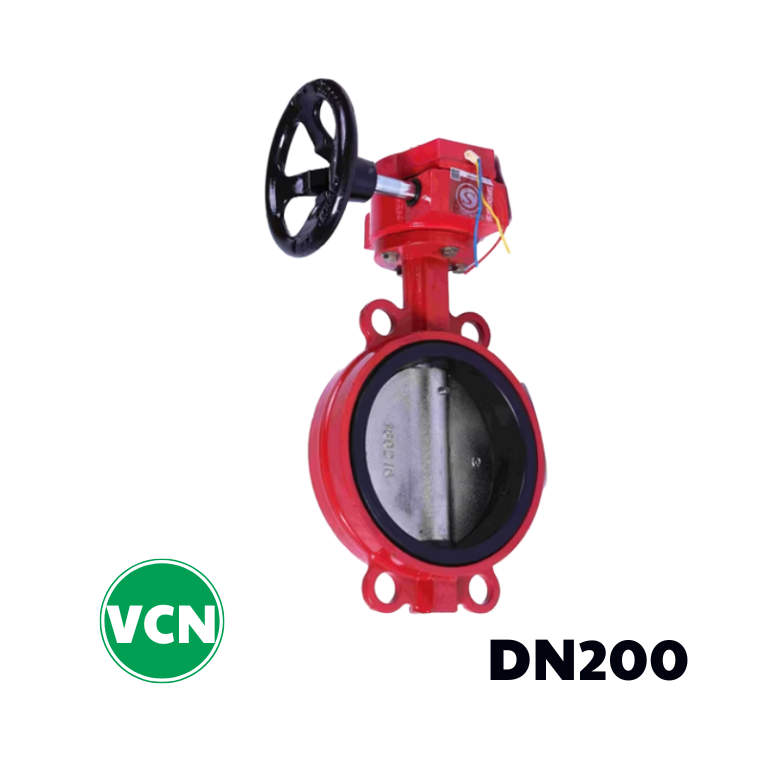

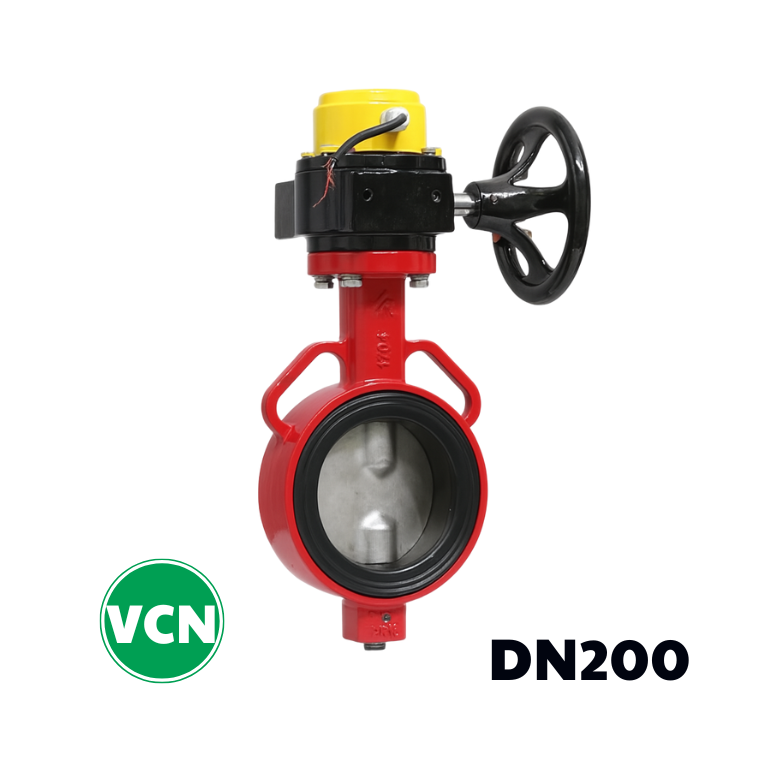

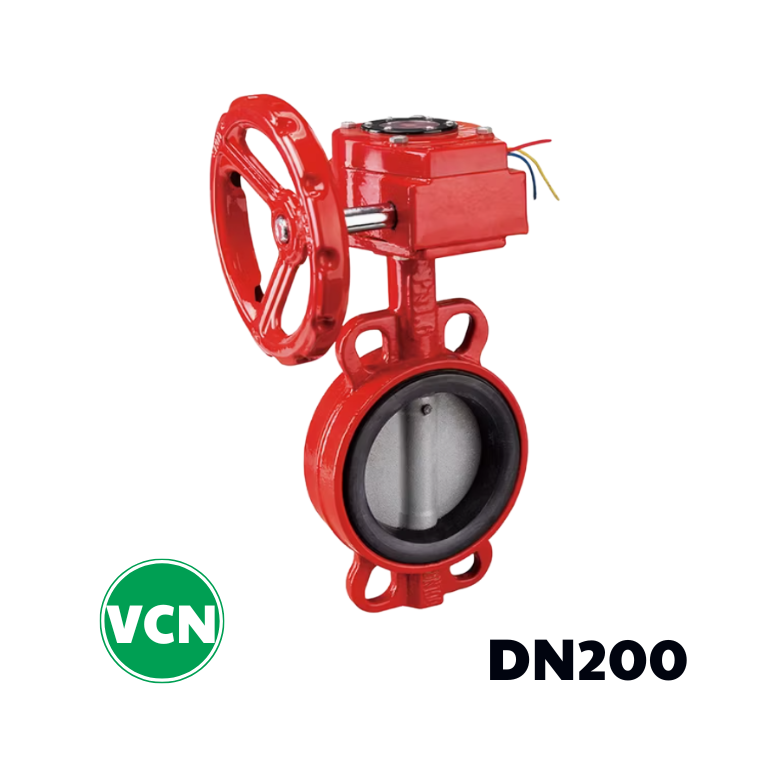

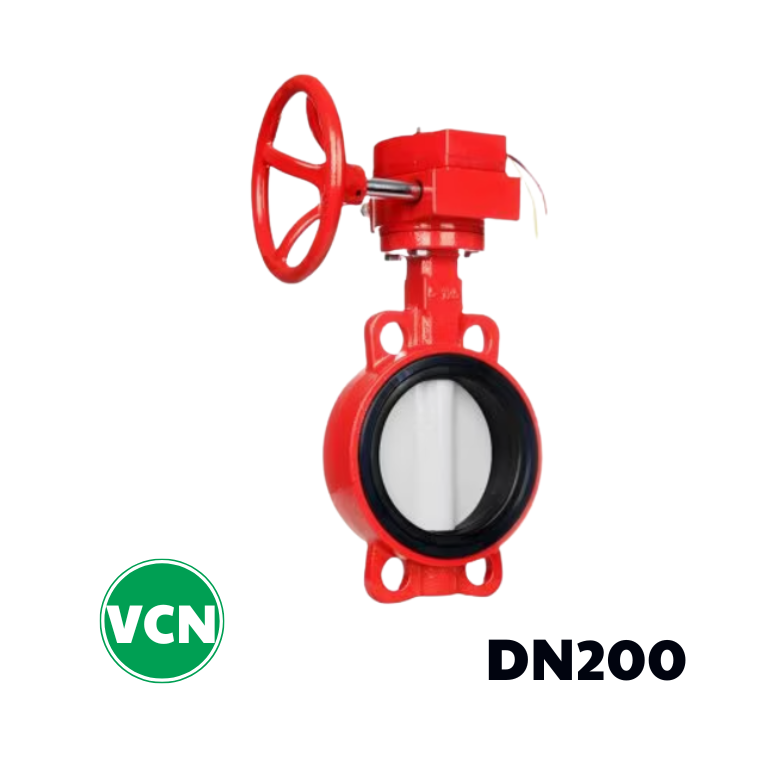

Van bướm tín hiệu điện DN200
151 ₫
| Thông số kỹ thuật | Giá trị |
| Kích thước danh định | DN200 |
| Thương Hiệu | AUT ,Samwoo, YDK , Shinyi , ARV , Trung Quốc |
| Đường kính ngoài (phi) | Ø219.1 mm |
| Kích thước inch | 8 inch |
| Áp lực làm việc | PN10 – PN16 (10–16 bar) |
| Nhiệt độ làm việc | -10°C đến 120°C |
| Vật liệu thân van | Gang cầu, gang xám phủ epoxy |
| Vật liệu đĩa van | Gang, inox 304/316 |
| Gioăng làm kín | EPDM, NBR hoặc PTFE |
| Kiểu kết nối | Wafer – lắp kẹp giữa hai mặt bích |
| Tiêu chuẩn mặt bích | JIS, BS, ANSI |
| Bộ tín hiệu điện | Công tắc NO/NC (khô), 24V/220V tùy loại |
Van bướm tín hiệu điện DN200 là gì?
Van bướm tín hiệu điện DN200 là dòng van bướm tay quay hoặc hộp số, được tích hợp công tắc điện (limit switch) để giám sát trạng thái mở – đóng của van thông qua tín hiệu điện. Van có kích thước DN200 (tương đương Ø219mm ~ 8 inch), kết nối kiểu wafer, sử dụng rộng rãi trong các hệ thống cần giám sát tự động hoặc tích hợp với BMS, PLC.

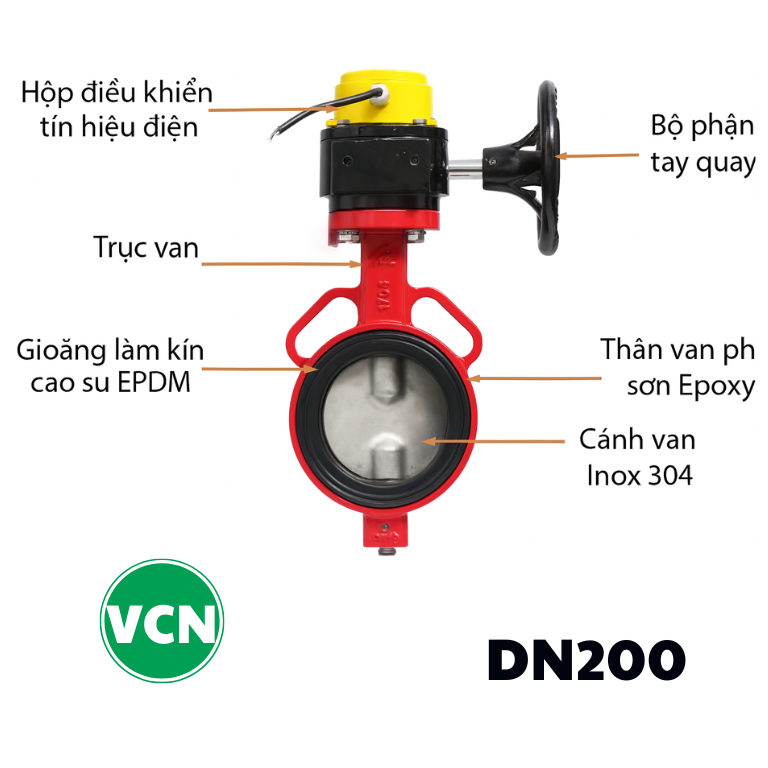

Cấu tạo van bướm tín hiệu điện DN200
| Thành phần | Vật liệu / Mô tả |
| Thân van | Gang cầu hoặc gang xám phủ sơn epoxy chống ăn mòn |
| Đĩa van | Inox 304/316 hoặc gang cầu phủ epoxy |
| Trục van | Inox 410 hoặc inox 304 |
| Gioăng làm kín | EPDM, NBR hoặc PTFE |
| Tay quay / hộp số | Gang có bộ bánh răng điều khiển tay |
| Bộ công tắc tín hiệu | Công tắc điện khô NO/NC báo trạng thái |
| Kiểu kết nối | Kiểu wafer – lắp giữa hai mặt bích tiêu chuẩn |
| Tiêu chuẩn mặt bích | JIS, ANSI, BS |
Nguyên lý hoạt động
Van được vận hành bằng tay quay hoặc hộp số. Khi cánh van quay theo trục để đóng/mở dòng lưu chất, công tắc hành trình tích hợp sẽ phát tín hiệu trạng thái (đóng hoặc mở) về trung tâm điều khiển, giúp người quản lý giám sát dễ dàng và chính xác.
Thông số kỹ thuật van bướm tín hiệu điện DN200
| Thông số kỹ thuật | Giá trị |
| Kích thước danh định | DN200 |
| Thương Hiệu | AUT ,Samwoo, YDK , Shinyi , ARV , Trung Quốc |
| Đường kính ngoài (phi) | Ø219.1 mm |
| Kích thước inch | 8 inch |
| Áp lực làm việc | PN10 – PN16 (10–16 bar) |
| Nhiệt độ làm việc | -10°C đến 120°C |
| Vật liệu thân van | Gang cầu, gang xám phủ epoxy |
| Vật liệu đĩa van | Gang, inox 304/316 |
| Gioăng làm kín | EPDM, NBR hoặc PTFE |
| Kiểu kết nối | Wafer – lắp kẹp giữa hai mặt bích |
| Tiêu chuẩn mặt bích | JIS, BS, ANSI |
| Bộ tín hiệu điện | Công tắc NO/NC (khô), 24V/220V tùy loại |
Đặc điểm nổi bật
- Tích hợp công tắc giám sát giúp theo dõi tình trạng van từ xa.
- Thiết kế nhỏ gọn, dễ dàng lắp đặt giữa hai mặt bích tiêu chuẩn.
- Chất liệu bền bỉ: thân gang phủ epoxy, đĩa inox chống ăn mòn tốt.
- Vận hành nhẹ nhàng, linh hoạt với tay quay trợ lực.
- Ứng dụng đa dạng trong hệ thống nước, khí, PCCC, tự động hóa.
Bảng giá van bướm tín hiệu điện DN200 theo thương hiệu
| Thương hiệu | Xuất xứ | Vật liệu thân/đĩa | Giá tham khảo (VNĐ) | Bảo hành |
| AUT | Malaysia | Gang cầu / Inox 304 | 3.600.000 – 4.000.000 | 12 tháng |
| Samwoo | Hàn Quốc | Gang cầu / Inox 316 | 4.300.000 – 4.800.000 | 18 tháng |
| YDK | Hàn Quốc | Gang cầu / Inox 304 | 4.150.000 – 4.600.000 | 18 tháng |
| Shinyi | Việt Nam | Gang xám / Inox | 3.200.000 – 3.500.000 | 12 tháng |
| ARV | Malaysia | Gang cầu / Inox | 3.500.000 – 4.000.000 | 12 tháng |
| Trung Quốc | OEM | Gang phủ sơn / Inox | 2.950.000 – 3.300.000 | 6–12 tháng |
Ứng dụng thực tế
Van bướm tín hiệu điện DN200 được ứng dụng trong nhiều hệ thống:
- Hệ thống PCCC: Giám sát tình trạng đóng/mở van chặn chính xác.
- Trạm bơm nước sạch, nước thải: Tích hợp SCADA, PLC điều khiển từ xa.
- Hệ thống HVAC (Chiller, AHU): Điều tiết dòng nước lạnh / nóng.
- Khu công nghiệp, tòa nhà cao tầng: Kết nối hệ thống BMS để kiểm soát thông minh.
- Xí nghiệp thực phẩm, hóa chất: Đảm bảo an toàn khi vận hành đường ống.
Kết luận
Van bướm tín hiệu điện DN200 là thiết bị lý tưởng cho các hệ thống công nghiệp cần độ chính xác và giám sát từ xa. Với nhiều lựa chọn từ các thương hiệu uy tín như AUT, Samwoo, YDK, Shinyi, ARV và Trung Quốc, người dùng có thể dễ dàng lựa chọn sản phẩm phù hợp với nhu cầu và ngân sách.
