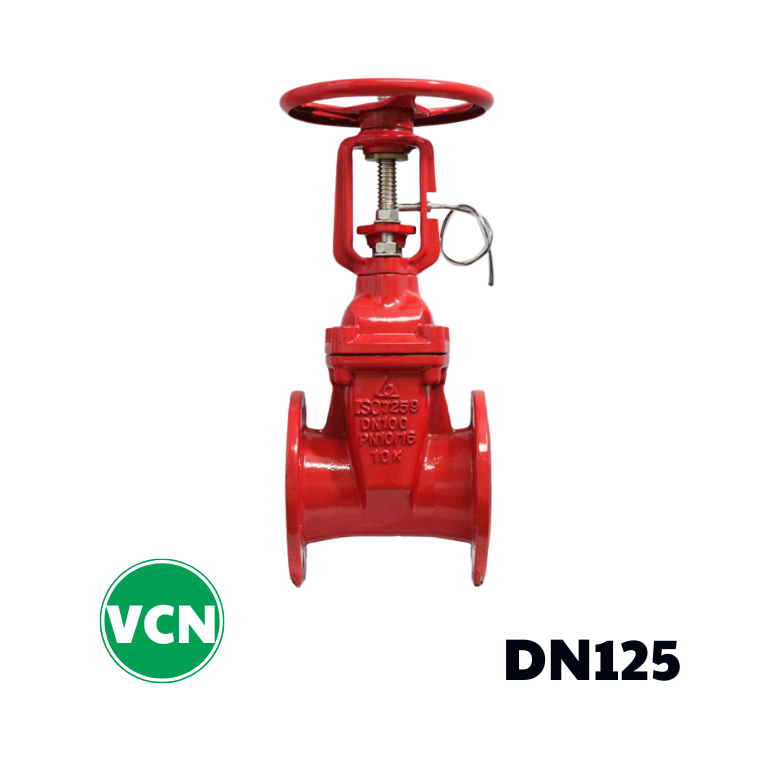

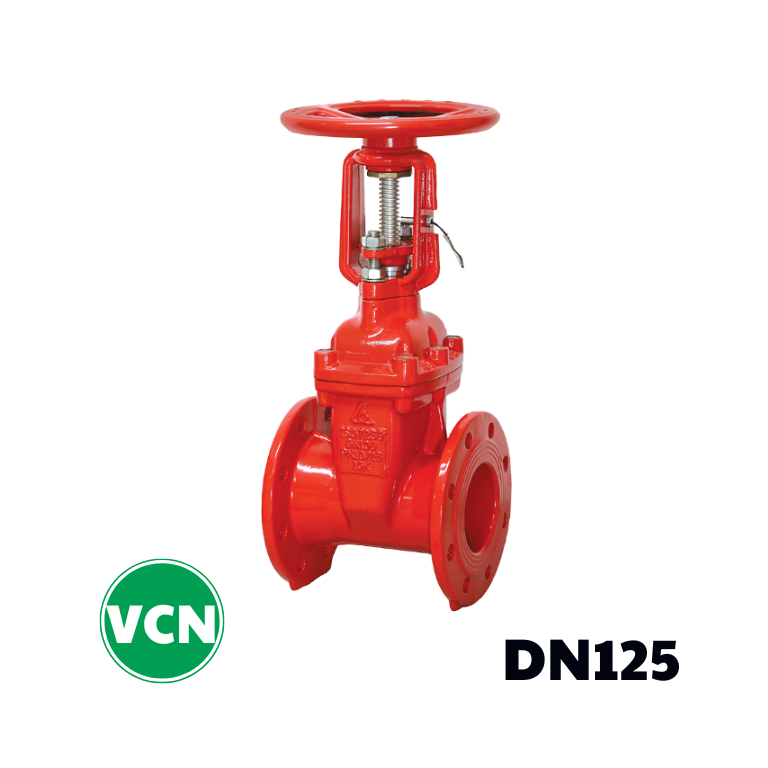

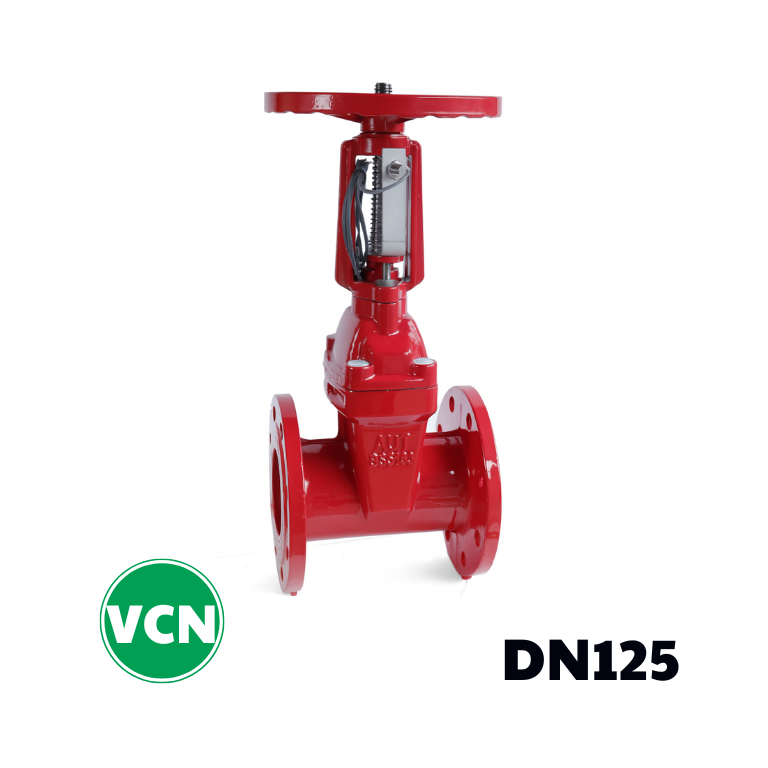

Van cổng tín hiệu điện DN125
99 ₫
| Thông số kỹ thuật | Giá trị |
| Kích thước danh định | DN125 |
| Kích thước tương đương | 5 inch |
| Đường kính ngoài (phi) | Ø139.7 mm |
| Kiểu kết nối | Mặt bích chuẩn JIS10K / BS PN16 |
| Áp suất làm việc | PN10 – PN16 |
| Nhiệt độ làm việc | 0 – 80°C |
| Vật liệu thân van | Gang cầu FCD, phủ epoxy chống ăn mòn |
| Ty van | Không trồi hoặc có trồi (tùy mẫu) |
| Đĩa van | Gang hoặc bọc cao su EPDM |
| Tín hiệu giám sát | Công tắc ON/OFF (tiếp điểm khô) |
| Điện áp tín hiệu | 24VDC hoặc 220VAC |
| Môi trường sử dụng | Nước sạch, nước PCCC, nước kỹ thuật |
Van cổng tín hiệu điện DN125 là gì?
Van cổng tín hiệu điện DN125 (DN125 signal gate valve) là loại van cổng tay quay, có khả năng đóng/mở dòng chảy và đồng thời gửi tín hiệu ON/OFF về tủ điều khiển trung tâm. Kích thước DN125 phù hợp với các hệ thống đường ống trung bình đến lớn, thường xuất hiện trong các công trình như: nhà cao tầng, khu công nghiệp, hệ thống chữa cháy và cấp nước kỹ thuật.

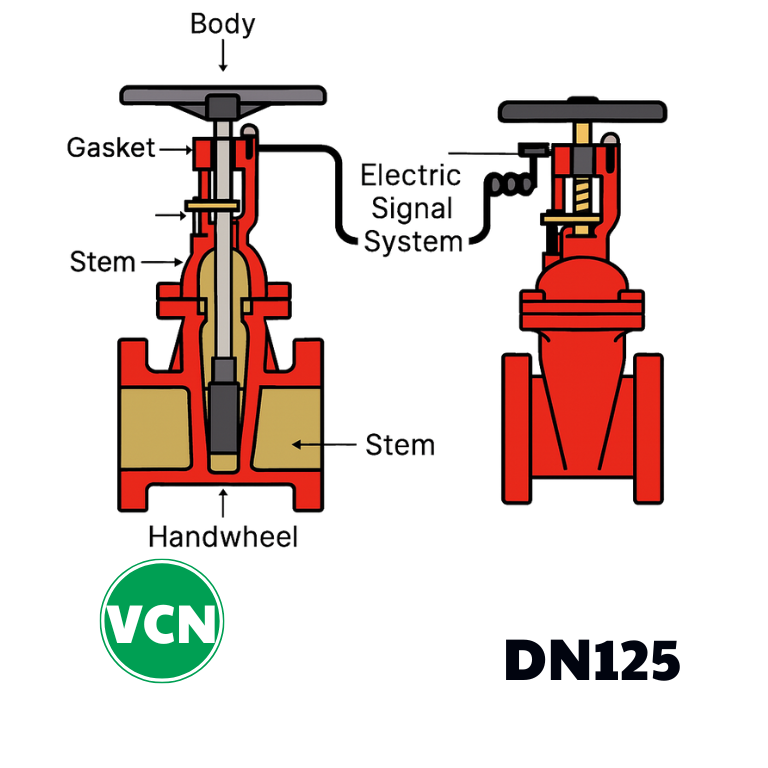

Cấu tạo van cổng tín hiệu điện DN125
Van cổng tín hiệu điện DN125 có cấu tạo cơ bản gồm 5 bộ phận chính:
- Thân van: Làm từ gang hoặc thép không gỉ, chịu áp lực cao, chống ăn mòn.
- Ty van (trục van): Kết nối với cánh van và tay quay.
- Đĩa van (cánh van): Đóng/mở để kiểm soát dòng chảy.
- Bộ phận truyền động: Tay quay hoặc vô lăng vận hành bằng cơ.
- Công tắc giám sát tín hiệu (Micro Switch): Gửi tín hiệu về trung tâm khi van mở hoặc đóng hoàn toàn.
Nguyên lý hoạt động
Van cổng tín hiệu điện DN125 hoạt động dựa trên nguyên lý cơ học kết hợp điện tử:
- Khi người vận hành xoay tay quay, trục van di chuyển lên hoặc xuống, kéo theo đĩa van mở hoặc đóng.
- Công tắc tín hiệu điện sẽ thay đổi trạng thái và gửi tín hiệu điện (thường là NO/NC) đến tủ điều khiển trung tâm.
- Hệ thống điều khiển nhận biết van đang ở trạng thái mở hay đóng, đảm bảo an toàn cho toàn bộ hệ thống, đặc biệt trong ứng dụng PCCC.
Thông số kỹ thuật van cổng tín hiệu điện DN125
| Thông số kỹ thuật | Giá trị |
| Kích thước danh định | DN125 |
| Kích thước tương đương | 5 inch |
| Đường kính ngoài (phi) | Ø139.7 mm |
| Kiểu kết nối | Mặt bích chuẩn JIS10K / BS PN16 |
| Áp suất làm việc | PN10 – PN16 |
| Nhiệt độ làm việc | 0 – 80°C |
| Vật liệu thân van | Gang cầu FCD, phủ epoxy chống ăn mòn |
| Ty van | Không trồi hoặc có trồi (tùy mẫu) |
| Đĩa van | Gang hoặc bọc cao su EPDM |
| Tín hiệu giám sát | Công tắc ON/OFF (tiếp điểm khô) |
| Điện áp tín hiệu | 24VDC hoặc 220VAC |
| Môi trường sử dụng | Nước sạch, nước PCCC, nước kỹ thuật |
Đặc điểm nổi bật của van cổng tín hiệu điện DN125
- Giám sát trạng thái van từ xa: Tích hợp công tắc tín hiệu giúp quản lý hệ thống hiệu quả mà không cần tiếp cận trực tiếp.
- Kết cấu bền vững: Thân gang cầu phủ epoxy giúp chống ăn mòn, chống oxy hóa.
- Tương thích hệ thống PCCC: Dễ dàng kết nối với tủ điều khiển trung tâm, hệ thống báo cháy, BMS.
- Khả năng kín nước vượt trội: Đĩa van bọc cao su EPDM đảm bảo đóng kín, không rò rỉ.
- Dễ lắp đặt – dễ vận hành: Kết nối mặt bích chuẩn quốc tế, tay quay nhẹ nhàng.
Bảng giá van cổng tín hiệu điện DN125 theo thương hiệu
| Thương hiệu | Xuất xứ | Giá tham khảo (VNĐ) | Ghi chú |
| AUT | Malaysia | 3.200.000 – 3.800.000 | Thiết kế ổn định, vận hành tốt trong hệ thống PCCC |
| Wonil | Hàn Quốc | 4.000.000 – 4.700.000 | Chất lượng cao, độ bền tốt, phù hợp công trình lớn |
| YDK | Hàn Quốc | 4.200.000 – 5.000.000 | Đáp ứng tiêu chuẩn NFPA, tín hiệu ổn định |
| Shinyi | Việt Nam | 2.900.000 – 3.400.000 | Giá cạnh tranh, hàng nội địa, linh kiện dễ thay thế |
| ARV | Malaysia | 3.400.000 – 4.000.000 | Phổ biến trong các dự án xây dựng, khu đô thị |
| Trung Quốc | Trung Quốc | 2.300.000 – 2.900.000 | Giá thấp, phù hợp với công trình cần tiết kiệm chi phí |
Ứng dụng của van cổng tín hiệu điện DN125
Van cổng tín hiệu điện DN125 được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng kết hợp cơ học – điện tử:
- Hệ thống phòng cháy chữa cháy (PCCC): Dùng để kiểm soát trạng thái van tại các trạm bơm, cụm van chính, van chặn khu vực.
- Trung tâm thương mại, tòa nhà cao tầng, chung cư: Kết nối với tủ báo cháy, tủ điện kỹ thuật để giám sát từ xa.
- Nhà máy sản xuất, khu công nghiệp: Quản lý lưu lượng nước cấp, nước làm mát, nước thải kỹ thuật.
- Trạm cấp nước, nhà máy xử lý nước: Điều tiết lưu lượng trong hệ thống lọc và phân phối.
- Các dự án cơ điện – MEP: Yêu cầu kết nối thông minh, kiểm soát chặt chẽ.
Kết luận
Van cổng tín hiệu điện DN125 là thiết bị không thể thiếu trong các hệ thống yêu cầu quản lý và giám sát dòng chảy hiệu quả từ xa. Sản phẩm kết hợp giữa khả năng vận hành cơ học mạnh mẽ và tính năng giám sát điện thông minh, phù hợp với nhiều hệ thống kỹ thuật hiện đại.
Với các thương hiệu uy tín như AUT, Wonil, YDK, Shinyi, ARV và các dòng Trung Quốc, người dùng có thể dễ dàng lựa chọn được van tín hiệu DN125 phù hợp với ngân sách và yêu cầu kỹ thuật của từng công trình.
