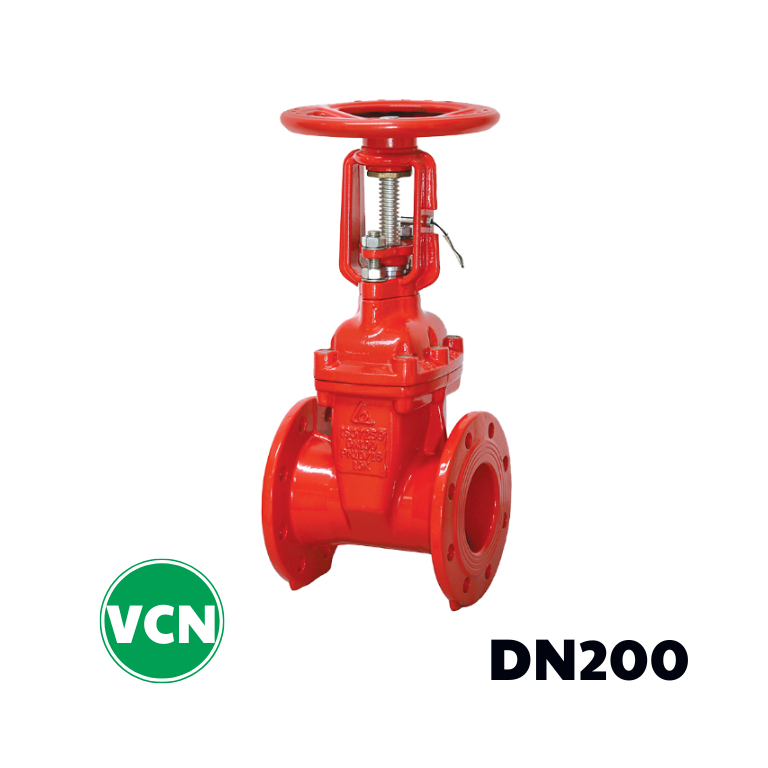

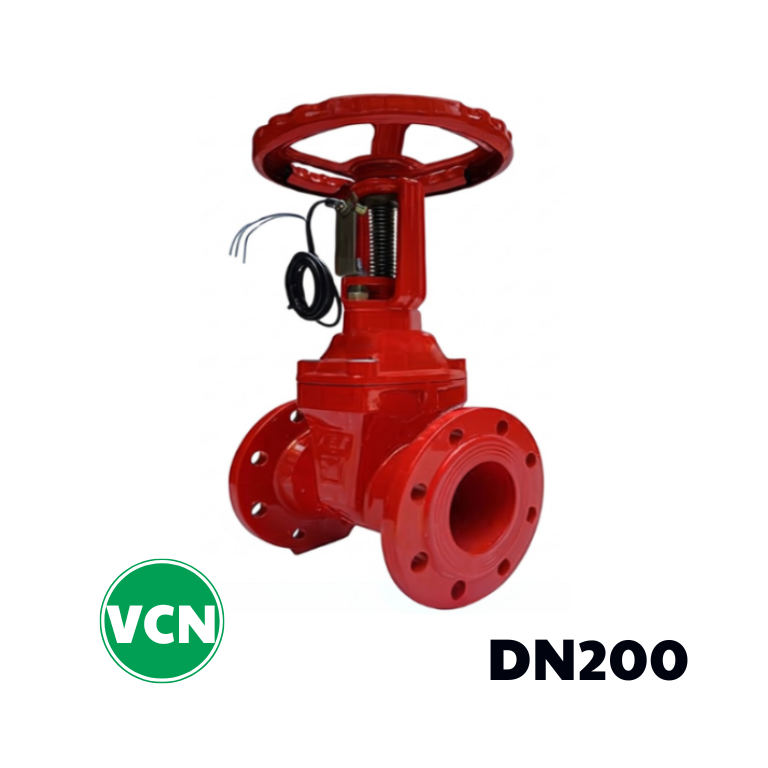

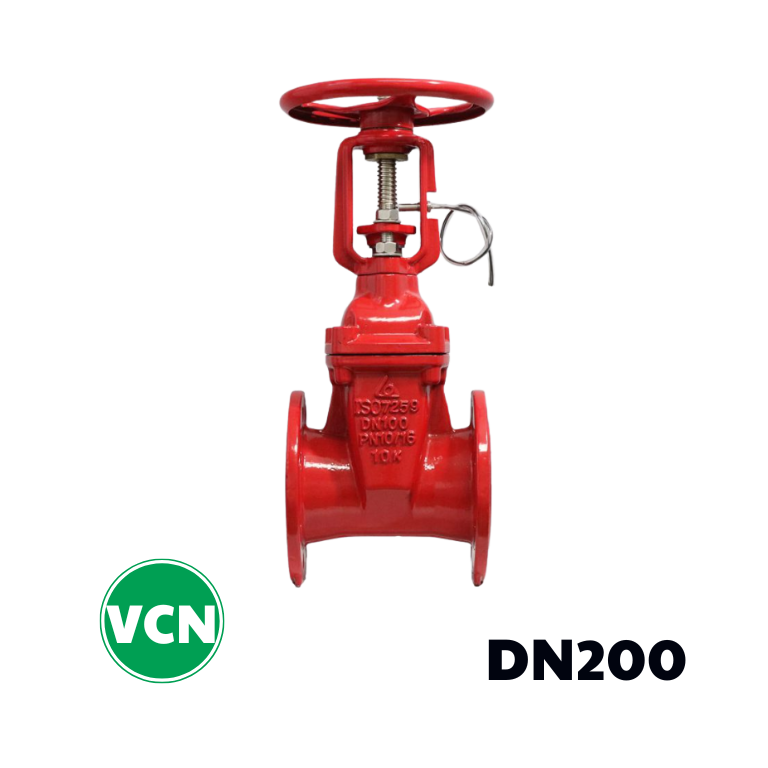

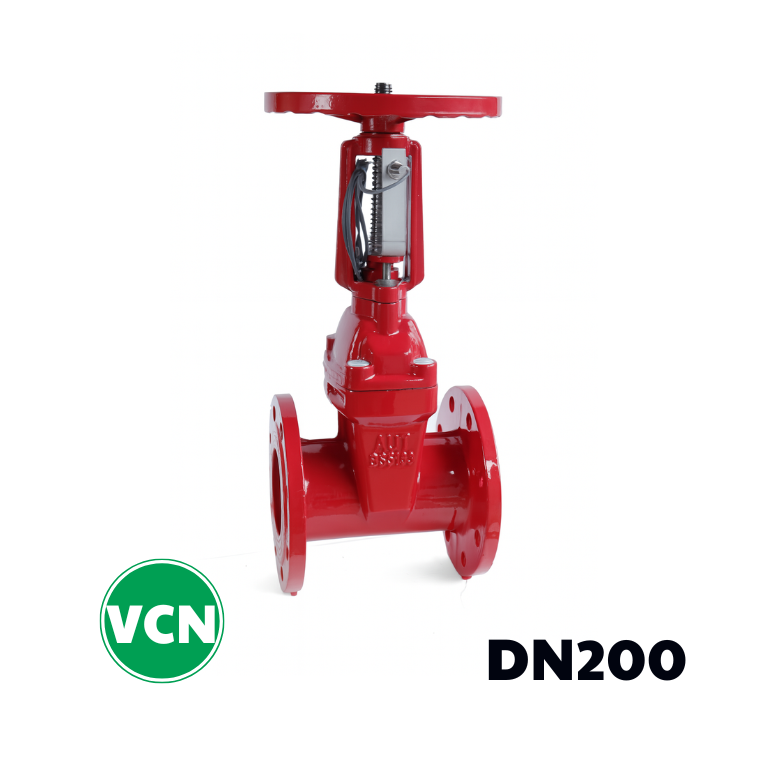

Van cổng tín hiệu điện DN200

Van cổng tín hiệu điện DN200 là gì?

Van cổng tín hiệu điện DN200 (Signal Gate Valve DN200) là loại van cơ học có gắn công tắc giám sát tín hiệu, dùng để đóng/mở dòng chảy trong đường ống có đường kính DN200. Khi van thay đổi trạng thái, công tắc sẽ gửi tín hiệu ON/OFF về tủ trung tâm PCCC, hệ thống BMS hoặc SCADA, giúp người vận hành kiểm soát van từ xa mà không cần đến tận nơi.

Van thường được sử dụng trong hệ thống chữa cháy, cấp nước sạch, trạm bơm, nhà máy và các dự án hạ tầng quy mô lớn.

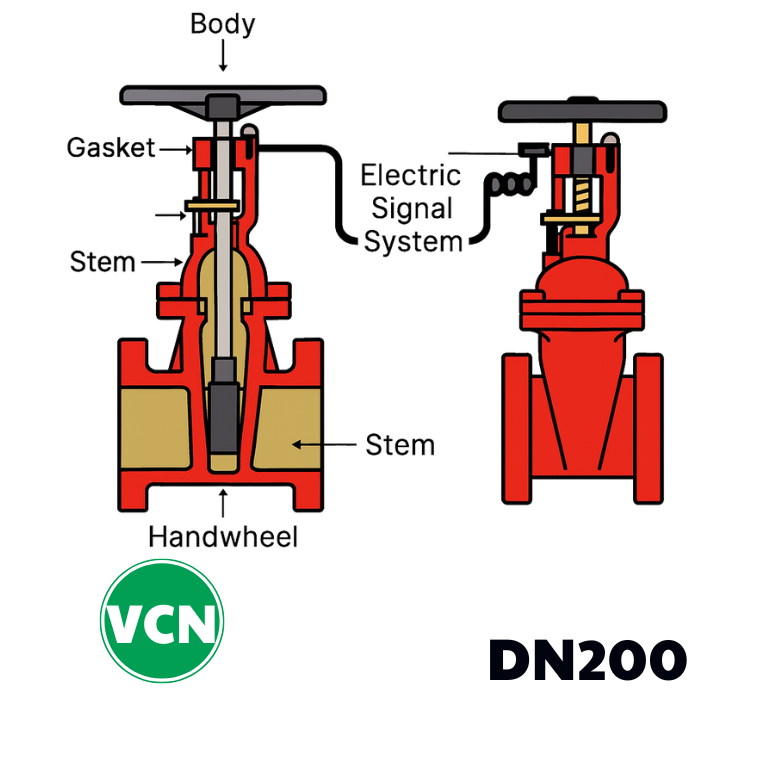

Cấu tạo van cổng tín hiệu điện DN200

Van cổng tín hiệu điện DN200 gồm 5 bộ phận chính:

• Thân van: Làm từ gang cầu, gang xám hoặc thép, phủ sơn epoxy chống ăn mòn. Thiết kế kết nối mặt bích tiêu chuẩn BS, JIS, ANSI.
• Ty van (trục van): Làm từ thép không gỉ hoặc đồng, kết nối cánh van với tay quay. Dạng ty nổi hoặc ty chìm tùy theo thiết kế.
• Cánh van: Hình nêm (wedge), được bọc cao su EPDM hoặc NBR để tăng độ kín khít, ngăn rò rỉ.
• Tay quay: Dạng vô lăng dùng để vận hành van thủ công.
• Công tắc giám sát tín hiệu điện: Thiết bị giám sát trạng thái đóng/mở của van, gửi tín hiệu về tủ điều khiển hoặc trung tâm giám sát.

Nguyên lý hoạt động của van cổng tín hiệu điện DN200

Van cổng tín hiệu điện DN200 hoạt động theo cơ chế cơ học kết hợp điện tử:

• Khi người vận hành xoay tay quay, trục van sẽ nâng hoặc hạ đĩa van, cho phép dòng chảy đi qua hoặc ngăn lại.
• Khi van mở hoàn toàn hoặc đóng hoàn toàn, công tắc tín hiệu điện sẽ phát ra tín hiệu (thường dạng NO/NC) và truyền về trung tâm điều khiển.
• Nhờ đó, hệ thống giám sát biết chính xác trạng thái van để đảm bảo an toàn, đặc biệt trong hệ thống PCCC.

Thông số kỹ thuật van cổng tín hiệu điện DN200

Đặc điểm nổi bật của van cổng tín hiệu điện DN200

• Tích hợp công tắc tín hiệu điện: Truyền trạng thái đóng/mở van về tủ trung tâm để giám sát dễ dàng.
• Chất liệu bền bỉ: Thân gang cầu FCD, phủ epoxy cả trong và ngoài, chống gỉ, chống ăn mòn.
• Hiệu quả vận hành cao: Đĩa van bọc cao su EPDM giúp đóng kín tuyệt đối, không rò rỉ.
• Lắp đặt đơn giản: Kết nối mặt bích tiêu chuẩn quốc tế, dễ dàng thi công và thay thế.
• Tương thích hệ thống giám sát: Phù hợp kết nối với BMS, SCADA, tủ báo cháy…

Bảng giá van cổng tín hiệu điện DN200 theo thương hiệu

Ứng dụng của van cổng tín hiệu điện DN200

Van cổng tín hiệu điện DN200 được dùng phổ biến trong:

• Hệ thống phòng cháy chữa cháy (PCCC): Quản lý van chính, van vùng, trạm bơm chữa cháy.
• Tòa nhà cao tầng, chung cư, trung tâm thương mại: Kết nối hệ thống BMS để giám sát và điều khiển van từ xa.
• Khu công nghiệp, nhà máy: Điều tiết nước làm mát, nước quy trình, nước thải.
• Trạm cấp nước, nhà máy xử lý nước sạch và nước thải: Giúp điều phối lưu lượng nước hiệu quả.
• Dự án giao thông, đô thị thông minh: Yêu cầu hệ thống van có khả năng giám sát và tự động hóa.

Kết luận

Van cổng tín hiệu điện DN200 là giải pháp kiểm soát dòng chảy kết hợp giám sát thông minh, mang lại hiệu quả tối ưu cho hệ thống đường ống có lưu lượng lớn. Nhờ sự tích hợp giữa cơ học và điện tử, van giúp nâng cao an toàn, tiết kiệm nhân lực và dễ dàng kết nối với các hệ thống điều khiển hiện đại.
