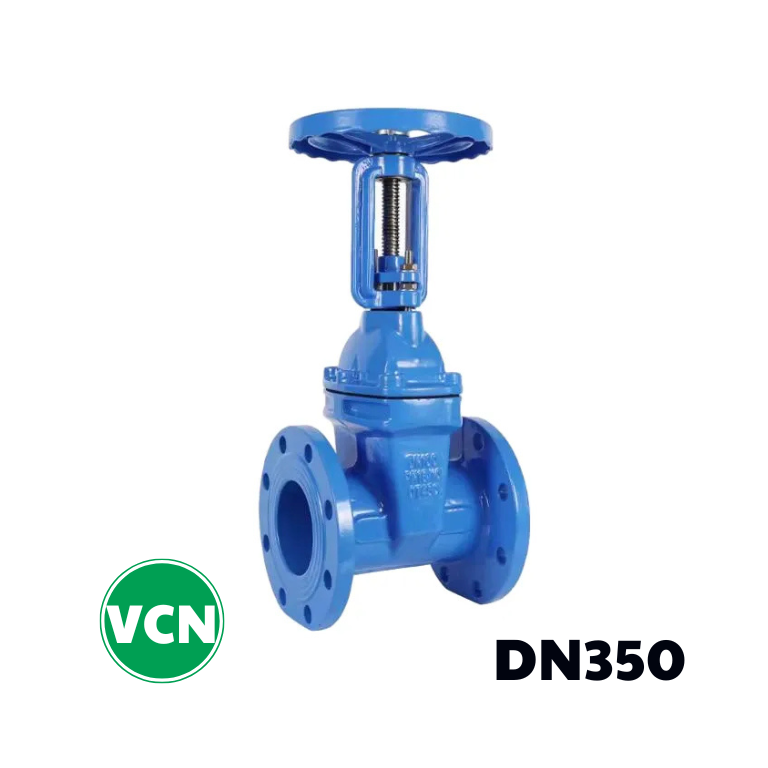

Van cổng gang ty nổi DN350
69 ₫
| Thông số | Giá trị |
| Kích thước danh định | DN350 |
| Kích thước theo inch | 14 inch |
| Thương Hiệu | AUT, Shinyi, ARV, Arita, Samwoo, YDK, Wonil, Trung Quốc |
| Đường kính ngoài (phi) | Φ355.6 mm |
| Áp suất làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | 0 – 80°C (nước), tối đa 120°C (hơi nhẹ) |
| Kiểu kết nối | Mặt bích tiêu chuẩn JIS, BS, DIN |
| Vật liệu thân | Gang cầu GGG40 hoặc gang xám GG25 |
| Lớp phủ | Sơn epoxy ≥ 250 µm chống ăn mòn |
| Vật liệu đĩa van | Gang bọc cao su EPDM/NBR |
| Vật liệu ty van | Inox 304/431 |
| Tiêu chuẩn kỹ thuật | ISO 5208, EN 1074, EN 12266-1 |
Van cổng gang ty nổi DN350 là gì?
Van cổng gang ty nổi DN350 là thiết bị điều khiển dòng chảy chuyên dụng trong hệ thống đường ống có đường kính danh định DN350 (14 inch, phi ngoài khoảng Φ355.6 mm). Van có thiết kế ty nổi, nghĩa là phần trục điều khiển nâng lên hoặc hạ xuống tương ứng với trạng thái đóng hoặc mở của van, giúp người dùng quan sát trực tiếp trạng thái hoạt động.
Sản phẩm thường được sử dụng trong các hệ thống cấp thoát nước, xử lý nước thải, trạm bơm, nhà máy công nghiệp và các công trình hạ tầng kỹ thuật quy mô lớn.
Cấu tạo của van cổng gang ty nổi DN350
Van có cấu tạo cơ bản như sau:
| Bộ phận | Mô tả |
| Thân van | Gang cầu GGG40 hoặc gang xám GG25, đúc nguyên khối, phủ epoxy toàn bộ |
| Nắp van | Bắt bu lông với thân, dễ tháo rời, thuận tiện bảo trì |
| Đĩa van | Gang bọc cao su EPDM hoặc NBR, đảm bảo kín nước tối đa |
| Ty van (trục) | Inox 304 hoặc 431, thiết kế ty nổi, nâng cao độ bền và khả năng vận hành |
| Tay quay | Dạng vô lăng, xoay bằng tay, thao tác đơn giản |
| Gioăng làm kín | Cao su tổng hợp đàn hồi tốt, ngăn rò rỉ |
Nguyên lý hoạt động
Van hoạt động dựa trên chuyển động cơ học quay tay:
- Khi mở van: Xoay tay quay ngược chiều kim đồng hồ ➝ trục (ty) nâng đĩa van lên ➝ chất lỏng chảy qua.
- Khi đóng van: Xoay tay quay theo chiều kim đồng hồ ➝ trục hạ xuống kéo đĩa van chặn dòng chảy.
Nhờ thiết kế ty nổi, người vận hành có thể quan sát vị trí trục để biết van đang ở trạng thái mở hay đóng.
Thông số kỹ thuật van cổng gang ty nổi DN350
| Thông số | Giá trị |
| Kích thước danh định | DN350 |
| Kích thước theo inch | 14 inch |
| Thương Hiệu | AUT, Shinyi, ARV, Arita, Samwoo, YDK, Wonil, Trung Quốc |
| Đường kính ngoài (phi) | Φ355.6 mm |
| Áp suất làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | 0 – 80°C (nước), tối đa 120°C (hơi nhẹ) |
| Kiểu kết nối | Mặt bích tiêu chuẩn JIS, BS, DIN |
| Vật liệu thân | Gang cầu GGG40 hoặc gang xám GG25 |
| Lớp phủ | Sơn epoxy ≥ 250 µm chống ăn mòn |
| Vật liệu đĩa van | Gang bọc cao su EPDM/NBR |
| Vật liệu ty van | Inox 304/431 |
| Tiêu chuẩn kỹ thuật | ISO 5208, EN 1074, EN 12266-1 |
Đặc điểm nổi bật của van cổng gang DN350 ty nổi
- Quan sát trạng thái van dễ dàng: Thiết kế ty nổi hỗ trợ kiểm tra đóng/mở trực tiếp.
- Chống ăn mòn vượt trội: Lớp epoxy cao cấp bảo vệ van trong môi trường ẩm, hóa chất nhẹ.
- Độ kín tuyệt đối: Đĩa van bọc cao su giúp đóng chặt và hạn chế tối đa rò rỉ.
- Dễ vận hành và bảo trì: Tay quay nhẹ nhàng, cấu trúc dễ tháo lắp.
- Phù hợp đa dạng hệ thống: Có thể sử dụng cho cả cấp nước sạch, nước thải, PCCC.
- Tuổi thọ cao: Vật liệu chất lượng và thiết kế chắc chắn giúp sử dụng bền bỉ.
Bảng giá van cổng gang ty nổi DN350 theo thương hiệu
| Thương hiệu | Xuất xứ | Vật liệu | Giá tham khảo (VNĐ/chiếc) |
| Trung Quốc | Trung Quốc | Gang cầu | 7.900.000 – 9.000.000 |
| AUT | Malaysia | Gang cầu | 9.200.000 – 10.200.000 |
| ARV | Malaysia | Gang cầu | 9.500.000 – 10.500.000 |
| Arita | Malaysia | Gang xám | 8.800.000 – 10.000.000 |
| Shinyi | Việt Nam | Gang cầu | 10.200.000 – 11.500.000 |
| SamWoo | Hàn Quốc | Gang cầu | 12.000.000 – 13.200.000 |
| Wonil | Hàn Quốc | Gang cầu | 12.200.000 – 13.500.000 |
| YDK | Hàn Quốc | Gang cầu | 12.500.000 – 13.800.000 |
Lưu ý: Bảng giá chỉ mang tính tham khảo. Giá thực tế có thể thay đổi tùy thời điểm, số lượng đặt hàng, tiêu chuẩn kỹ thuật, chứng chỉ CO – CQ và điều kiện giao hàng.
Ứng dụng thực tế của van cổng gang DN350 ty nổi
Van cổng DN350 được ứng dụng rộng rãi trong các hệ thống như:
- Cấp nước sạch cho đô thị, khu công nghiệp, nhà máy
- Hệ thống xử lý nước thải sinh hoạt và công nghiệp
- Mạng lưới phòng cháy chữa cháy (PCCC)
- Trạm bơm cấp thoát nước, hồ điều tiết, đập nước
- Ngành công nghiệp chế biến thực phẩm, nước giải khát
- Hệ thống dẫn nước trong thủy lợi, nông nghiệp quy mô lớn
- Các công trình điện lực, luyện kim, hóa chất nhẹ
Kết luận
Van cổng gang ty nổi DN350 là thiết bị quan trọng trong hệ thống đường ống công nghiệp lớn, có khả năng kiểm soát dòng chảy hiệu quả, dễ vận hành và bảo trì. Với nhiều lựa chọn thương hiệu như Trung Quốc, AUT, ARV, Arita, Shinyi, SamWoo, Wonil, YDK, người dùng có thể linh hoạt lựa chọn theo ngân sách và yêu cầu kỹ thuật.
